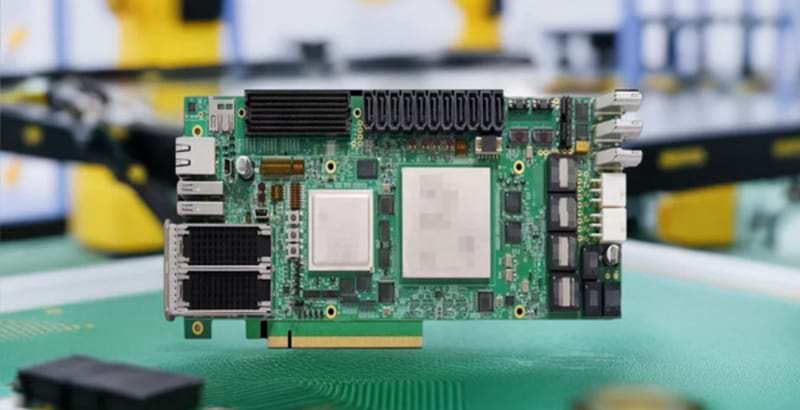

Placa de copia de PCB, es decir, bajo la premisa de que ya existen productos electrónicos y placas de circuito en especie, el uso de medios técnicos inversos de análisis inverso de la placa de circuito, los archivos de PCB del producto original, lista de materiales, diagramas esquemáticos y otros. documentos técnicos para la operación de restauración 1:1, y luego utilice estos documentos técnicos y documentos de producción para placa PCB, soldadura de componentes, depuración de placa de circuito, para completar la replicación completa de la placa prototipo de circuito original.
Primero, tome una placa PCB, primero debe registrar en papel todos los componentes del modelo, los parámetros y la ubicación, especialmente los diodos, la dirección terciaria y la dirección del espacio del IC.Lo mejor es utilizar una cámara digital para tomar dos fotografías de la ubicación de los componentes.
En segundo lugar, retire todos los componentes para quitar la lata del orificio de la PAD.Utilice alcohol para limpiar el tablero y luego colóquelo en el escáner, durante el tiempo de escaneo del escáner para ajustar ligeramente los píxeles de escaneo y obtener una imagen más clara del tablero.Luego use papel de gasa de agua para lijar ligeramente las capas superior e inferior, lijando hasta que la película de cobre brille, colóquela en el escáner, inicie PHOTOSHOP, con una forma colorida de escanear en las dos capas respectivamente.Tenga en cuenta que la PCB del escáner debe colocarse en posición horizontal y vertical; de lo contrario, la imagen escaneada no se podrá utilizar.
En tercer lugar, ajuste el contraste del lienzo, el brillo y la oscuridad, de modo que haya un fuerte contraste entre la parte de la película de cobre y la parte de la película de cobre no forme un fuerte contraste, y luego gire la figura a blanco y negro. , verifique si las líneas están claras, si no están claras, debemos continuar ajustando.Si está claro, la figura se guardará como dos archivos en formato BMP en blanco y negro; si se descubre que los gráficos tienen problemas, también será necesario usar PHOTOSHOP para corregirlos.
En cuarto lugar, los dos archivos de formato BMP se convirtieron a archivos de formato PROTEL, en PROTEL en dos capas, si las dos capas de PAD y VIA ubicación de la coincidencia básica, lo que indica que los primeros pasos para hacer un buen trabajo, si hay un sesgo, luego repita el tercer paso, hasta que coincida con hasta ahora, la capa SUPERIOR de BMP en TOP.PCB, preste atención a la transformación de la capa a SEDA, es decir, ¡amarilla!PCB, preste atención para convertir a la capa de SEDA, es decir, la capa amarilla, y luego trace la línea en la capa SUPERIOR y, de acuerdo con el segundo paso del dibujo, coloque el dispositivo.Después de dibujar, la capa SEDA se eliminará y se repetirá para conocer todas las capas dibujadas.
Quinto, en PROTEL estarán TOP.PCB y BOT.PCB, combinados en un mapa en el OK.Con una impresora láser, la CAPA SUPERIOR y la CAPA INFERIOR se imprimirán en una película transparente (proporción 1:1), la película a esa pieza de PCB, compare si hay un error, si es correcto, incluso si tiene éxito.
Como los productos electrónicos se componen de varios tipos de placas de circuito para formar la parte central de control del trabajo, el uso de una placa de copia de PCB como proceso puede completarse en cualquier producto electrónico con un conjunto completo de extracción de información técnica, así como Imitación y clonación de productos.
