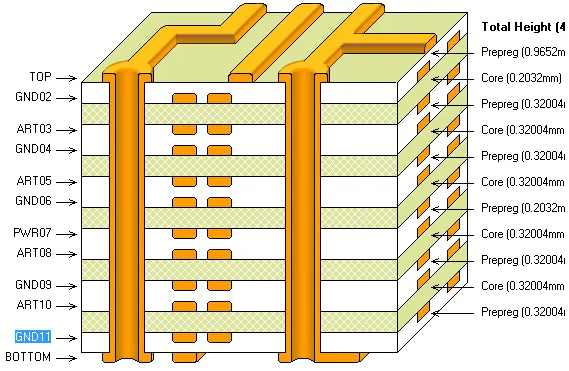

6 métodos de laminación de PCB +5 pasos de diseño de laminación de PCB

1.¿Qué es la laminación de PCB?

La estratificación de PCB (placa de circuito impreso) es un aspecto crítico del diseño de PCB que implica la disposición estratégica de capas conductoras dentro de una placa para lograr el rendimiento eléctrico y la resistencia mecánica deseados. A continuación se ofrece una introducción a lo que implica la estratificación de PCB, centrándose en capas de señal, capas planas y capas mixtas:

1. Capas de señal:

• Las capas de señal son las capas conductoras que se utilizan para enrutar señales eléctricas entre los componentes de la PCB.

• Por lo general, están hechos de cobre y se encuentran en las capas más externas de la PCB, así como en las capas internas.

• Las capas de señal facilitan la transmisión de energía eléctrica y datos entre varios componentes electrónicos.

2. Capas planas:

• Las capas planas, también conocidas como planos de potencia y de tierra, son capas dedicadas que proporcionan un punto de referencia común para las señales y una ruta de retorno para la corriente.

• Estas capas ayudan a reducir el ruido y garantizar una distribución estable de energía en la PCB.

• Las capas planas suelen estar hechas de cobre más grueso para soportar cargas de corriente más altas y, a menudo, se encuentran en las capas internas de la placa.

3. Capas Mixtas:

• Las capas mixtas son una combinación de capas de señal y planas, diseñadas para adaptarse tanto al enrutamiento de señales como a la distribución de energía.

• Ofrecen flexibilidad en el diseño de PCB al permitir la colocación de planos de alimentación y de tierra junto a las trazas de señal.

• Se pueden colocar capas mixtas estratégicamente para optimizar el enrutamiento de señales y la distribución de energía, minimizando la interferencia y mejorando la integridad de la señal.

En resumen, la estratificación de PCB es el proceso de apilar estos diferentes tipos de capas (señal, plana y mixta) para crear una PCB multicapa que cumpla con los requisitos eléctricos, térmicos y mecánicos de una aplicación específica. La estratificación adecuada es esencial para lograr un rendimiento, confiabilidad y miniaturización óptimos en dispositivos electrónicos.

2. ¿Por qué se realiza la laminación de PCB?

La estratificación de PCB (placa de circuito impreso) es un proceso crítico que implica la disposición estratégica de capas conductoras y dieléctricas para cumplir con los requisitos mecánicos y de rendimiento de un circuito. A continuación se explora por qué la estratificación de PCB es esencial y algunas consideraciones clave:

Por qué es importante la estratificación de PCB

1. Demandas en evolución: A medida que los dispositivos electrónicos se vuelven más complejos y compactos, aumenta la necesidad de capas de PCB eficientes para acomodar el creciente número de componentes y las intrincadas conexiones entre ellos.

2. Rendimiento EMC: La estratificación de PCB es uno de los factores más críticos para determinar la compatibilidad electromagnética (EMC) de un dispositivo. La estratificación adecuada ayuda a reducir la interferencia electromagnética (EMI) y a mejorar el rendimiento general de EMC. 428.

3. Integridad de la señal: La estratificación ayuda a mantener la integridad de la señal al proporcionar rutas de impedancia controladas, reducir la diafonía y minimizar el ruido y los reflejos en señales de alta velocidad.

4. Evitar discontinuidades: La estratificación adecuada puede evitar discontinuidades en la ruta de la señal, lo que puede causar pérdida o distorsión de la señal.

5. Desacoplamiento capacitivo y cancelación de flujo: La estratificación estratégica permite un desacoplamiento capacitivo efectivo y la cancelación del flujo magnético, lo cual es vital para un suministro de energía estable y una transmisión de señal.

6. Evitar impedancias y bucles no deseados: La cuidadosa colocación de capas de PCB ayuda a evitar cambios de impedancia no deseados y formaciones de bucles que pueden provocar la degradación de la señal.

Consideraciones clave para la estratificación de PCB

1. Selección de materiales: La elección del material dieléctrico y la lámina de cobre puede afectar el rendimiento eléctrico y térmico de la PCB. Los diferentes materiales tienen constantes dieléctricas y factores de pérdida variables, que afectan la propagación de la señal y la distribución de energía.

2. Fabricabilidad: El diseño de capas debe ser factible dentro del proceso de fabricación. Algunas configuraciones de capas complejas pueden requerir pasos adicionales o equipo especializado.

3. Implicaciones de costos: La cantidad de capas y la complejidad de la configuración de capas pueden afectar significativamente el costo de la PCB. Más capas y diseños complejos suelen aumentar los costos de producción.

4. Enrutamiento de señal: El enrutamiento eficiente de la señal es crucial para circuitos de alta velocidad y alta densidad. La estratificación debe permitir rutas claras y directas para la transmisión de señales con mínimas diafonías e interferencias.

5. Planos de potencia y tierra: La ubicación de los planos de alimentación y de tierra es esencial para una entrega de energía estable y una referencia de señal. También proporcionan protección contra EMI.

6. Integridad de la señal: La estratificación debe respaldar el mantenimiento de la integridad de la señal minimizando las variaciones de impedancia, las reflexiones y las pérdidas de transmisión.

En resumen, la estratificación de PCB es un aspecto multifacético del diseño de PCB que requiere una consideración cuidadosa de las propiedades del material, la capacidad de fabricación, el costo y el rendimiento eléctrico. Al abordar estos factores, los diseñadores pueden lograr una PCB que cumpla con los requisitos funcionales, de confiabilidad y de rendimiento de los dispositivos electrónicos modernos.

3.La diferencia entre la laminación estándar y la laminación HDI

La laminación estándar y la laminación de interconexión de alta densidad (HDI) son dos métodos utilizados en la fabricación de placas de circuito impreso (PCB), cada uno con características y aplicaciones distintas.

La laminación estándar generalmente implica un núcleo de 2 a 4 capas con 1 a 3 capas de circuito adicionales aplicadas secuencialmente a cada lado. Las capas exteriores están conectadas mediante microvías, mientras que el núcleo utiliza vías perforadas. Este método es bien conocido y ampliamente utilizado, y constituye la base de muchos diseños de PCB.

Por otro lado, la laminación HDI es una técnica más avanzada que permite una mayor densidad de circuitos y es esencial para aplicaciones como comunicaciones móviles y empaquetado de chips de computadora. Las placas HDI pueden tener una subparte central más gruesa, que oscila entre 6 y 26 capas, con 1 o 2 capas de circuito adicionales aplicadas en cada lado mediante microvías. Una característica clave de la laminación HDI es el uso de vías enterradas, que están revestidas con orificios pasantes que no se extienden hasta una capa exterior, lo que permite diseños más compactos y una integridad de señal mejorada.

La laminación HDI también abarca una variedad de estructuras, incluyendo HDI estándar, HDI de alto número de capas, paneles ciegos y combinaciones de estas tecnologías. Estas estructuras pueden manejar diseños complejos con una asignación mínima de capas y reducir el espesor de la placa, lo cual es particularmente valioso para dispositivos con factores de forma estrictos o ventajas mecánicas.

Una de las principales diferencias entre la laminación estándar y HDI radica en la forma en que se gestiona la tensión dentro de la placa durante las excursiones térmicas. La discrepancia en el coeficiente de expansión térmica (CTE) entre el refuerzo de vidrio, el cobre y la resina puede provocar problemas como grietas, delaminación y huecos en la resina, especialmente en estructuras HDI donde las microvías se apilan en vías enterradas.

En resumen, si bien se utilizan técnicas de laminación estándar y HDI para crear PCB multicapa, la laminación HDI ofrece un mayor nivel de complejidad y densidad, lo que la hace adecuada para dispositivos electrónicos más avanzados donde el espacio es escaso y los requisitos de rendimiento son altos.

4.Método de apilamiento de PCB

En el ámbito de la fabricación de placas de circuito impreso (PCB), el proceso de laminación es fundamental para determinar el rendimiento, la confiabilidad y la rentabilidad de la placa. A continuación se ofrece una introducción a los métodos de laminación de PCB, centrándose en aspectos clave:

1. Materiales: La elección de los materiales es fundamental en la laminación de PCB. Los materiales comunes incluyen FR-4, una tela de vidrio tejida y un laminado epoxi, conocido por su equilibrio de propiedades eléctricas, mecánicas y térmicas. Otros materiales como poliimida, PTFE y laminados de alta Tg (temperatura de transición vítrea) se utilizan por sus características térmicas o eléctricas específicas, especialmente en aplicaciones de alta confiabilidad o alta frecuencia.

2. Fabricabilidad: La laminación de PCB debe considerar la capacidad de fabricación de la placa. Esto implica la facilidad de procesamiento de los materiales, la capacidad de lograr características finas y la compatibilidad con diversos procesos de fabricación, como perforación, enchapado y grabado. Las placas HDI (Interconexión de alta densidad), por ejemplo, utilizan microvías y técnicas de laminación secuencial que requieren capacidades de fabricación avanzadas.

3. Costo: El método de laminación tiene un impacto significativo en el costo de producción de PCB. La laminación estándar con vías pasantes suele ser más rentable para placas de menor complejidad. Sin embargo, la laminación HDI, si bien ofrece mayor densidad y rendimiento, genera costos más altos debido a la complejidad del proceso y el uso de materiales y equipos especializados.

4. Enrutamiento de señal: La laminación afecta las capacidades de enrutamiento de señales. Con la laminación estándar, el enrutamiento suele ser sencillo, pero puede estar limitado por el número de capas de la placa. La laminación HDI permite esquemas de enrutamiento más complejos, incluidas vías ciegas y enterradas, que pueden conectar diferentes capas sin penetrar todo el espesor del tablero.

5. Planos de potencia y tierra: La disposición de los planos de alimentación y de tierra es fundamental para la integridad de la señal y la reducción de la interferencia electromagnética (EMI). Los PCB laminados pueden integrar estos planos dentro de la estructura de la placa, proporcionando una referencia estable para las señales y mejorando la distribución de energía. La elección del material dieléctrico y el número de capas pueden influir en la eficacia de estos planos.

6. Integridad de la señal: La integridad de la señal se mantiene minimizando la diafonía, los reflejos y la pérdida de señal. Los PCB laminados con capas de impedancia controlada y enrutamiento de trazas preciso pueden mejorar la integridad de la señal. Las placas HDI, con su capacidad para colocar trazas y vías más juntas, pueden lograr un mejor control sobre las rutas de la señal y reducir los efectos de la línea de transmisión.

En resumen, el método de laminación de PCB es una decisión multifacética que implica un equilibrio entre las propiedades del material, la capacidad de fabricación, el costo y el rendimiento. Las técnicas de laminación avanzadas, como HDI, ofrecen capacidades superiores en el enrutamiento e integridad de la señal, pero a un mayor costo y complejidad. Cada proyecto debe considerar cuidadosamente estos factores para seleccionar el enfoque de laminación más apropiado para sus requisitos específicos.

5.Pasos de diseño laminado de PCB

El diseño de pilas de capas de PCB (placas de circuito impreso) es un proceso crítico que implica varios pasos clave para garantizar un rendimiento y una capacidad de fabricación óptimos. A continuación se ofrece una introducción al proceso de diseño de la pila de capas de PCB:

1. Número de capas: El primer paso en el diseño de una pila de PCB es determinar el número requerido de capas. Esta decisión está influenciada por la complejidad del circuito, la necesidad de aislamiento de la señal y las limitaciones de espacio de la placa. Más capas pueden proporcionar rutas más cortas y directas para las señales, pero también aumentar el costo y la complejidad de la fabricación.

2. Disposición de capas: Una vez decidido el número de capas, se debe determinar la disposición o 'apilamiento' de estas capas. La disposición generalmente coloca capas de señal que se alternan con planos de tierra o de energía para reducir la diafonía y proporcionar estabilidad de la señal. Las capas exteriores suelen estar dedicadas a la colocación de componentes, mientras que las capas interiores se utilizan para el enrutamiento y la distribución de energía.

3. Tipos de materiales de capa: Seleccionar los materiales adecuados para cada capa es fundamental. Los materiales centrales como el FR-4 son comunes, pero para aplicaciones de alta frecuencia, podrían preferirse materiales con constantes dieléctricas más bajas. La elección del preimpregnado (un laminado parcialmente curado) y el espesor de la lámina de cobre también influyen en el rendimiento eléctrico y térmico de la placa.

4. Enrutamiento y vías: Con la acumulación de capas definida, el siguiente paso es planificar el enrutamiento de las trazas y la ubicación de las vías. Esto implica crear una estrategia de enrutamiento que minimice la longitud de las señales y evite cruzar las rutas de las señales siempre que sea posible. Las vías, que conectan diferentes capas, se colocan estratégicamente para facilitar las conexiones entre capas sin comprometer la integridad del tablero.

5. Densidad dieléctrica y de cobre: La constante dieléctrica y la densidad del cobre son parámetros críticos que afectan el rendimiento eléctrico de la placa. Una constante dieléctrica más baja reduce el retraso en la propagación de la señal y la diafonía, mientras que una mayor densidad de cobre mejora la conductividad y reduce la resistencia. El equilibrio entre estos factores es crucial para lograr la integridad de la señal y la distribución de energía deseadas.

6. Gestión de capas: Una gestión eficaz de las capas implica garantizar que el apilamiento sea mecánica y eléctricamente estable. Esto incluye gestionar el espesor de las capas dieléctricas para evitar deformaciones y garantizar que la distribución del cobre esté equilibrada para evitar la expansión térmica diferencial y la tensión en la placa.

En conclusión, el diseño de la pila de capas de PCB es un proceso meticuloso que requiere una cuidadosa consideración de factores eléctricos, mecánicos y térmicos. Cada decisión en el proceso de diseño afecta el rendimiento, la confiabilidad y el costo de la placa. Siguiendo un enfoque sistemático para el diseño de pilas de capas, los ingenieros pueden crear PCB que cumplan con los requisitos específicos de sus aplicaciones.

6.Reglas de diseño laminado de PCB

Las reglas de diseño de la pila de capas de PCB (placa de circuito impreso) son un conjunto de pautas que garantizan la confiabilidad, el rendimiento y la capacidad de fabricación de la placa. A continuación se ofrece una introducción a algunas reglas clave de diseño de pilas de capas de PCB:

1. Regla par-impar: Para minimizar los parásitos en modo impar, a menudo se recomienda utilizar un número par de capas conductoras, con un plano de tierra más cercano a las capas de señal.

2. Proximidad del plano señal-tierra: Las capas de señal deben estar adyacentes a un plano de tierra para proporcionar una ruta de retorno para las corrientes, reduciendo el área del bucle y mejorando la integridad de la señal.

3. Emparejamiento de capas: Emparejar capas de señal con un plano de tierra o de potencia directamente debajo o encima de ellas puede ayudar a controlar la impedancia y reducir la diafonía.

4. Control de impedancia: Para trazas de impedancia controlada, la distancia entre la capa de señal y los planos de referencia debe controlarse estrictamente, lo que puede influir en la elección del material dieléctrico y el espesor del preimpregnado.

5. Gestión Térmica: Los planos de potencia y tierra también pueden servir como conductores térmicos, por lo que su ubicación debe considerar los requisitos de disipación de calor de la placa.

6. Minimización de diafonía: Para reducir la diafonía entre capas de señal, mantenga suficiente espacio entre los rastros de la señal y considere el uso de rastros de protección o blindaje.

7. Enrutamiento de par diferencial: Para señalización diferencial, mantenga las pistas del par juntas y paralelas para minimizar la desviación diferencial y la interferencia externa.

8. Vías y Microvías: Utilice vías y microvías estratégicamente para conexiones capa a capa, considerando su impacto en la integridad de la señal y el rendimiento de fabricación.

9. Peso de cobre equilibrado: Trate de lograr una distribución equilibrada del cobre entre las capas para evitar deformaciones y garantizar una expansión térmica uniforme.

10. Estabilidad mecánica: Considere la estabilidad mecánica del apilamiento, especialmente para tableros con un número impar de capas, para evitar la delaminación y deformación durante la fabricación y el uso.

11. Consistencia de materiales: Utilice materiales dieléctricos consistentes en todo el apilamiento para evitar discontinuidades que pueden causar reflejos de señal y desajustes de impedancia.

12. Tolerancias de fabricación: Respete las tolerancias específicas de la casa de fabricación para el espesor de la capa, el ancho de la traza y el espaciado para garantizar la capacidad de fabricación.

13. Blindaje EMI y RFI: Para placas con componentes sensibles o señales de alta velocidad, considere el uso de capas de blindaje internas o externas para reducir la interferencia electromagnética (EMI) y la interferencia de radiofrecuencia (RFI).

14. Registro de capa a capa: Garantice un registro preciso de capa a capa, especialmente para componentes de paso fino e interconexiones de alta densidad.

15. Diseño para la capacidad de prueba (DFT): Incorpore puntos de prueba y nodos de señal accesibles para facilitar las pruebas y la depuración en el circuito.

Siguiendo estas reglas de diseño de pilas de capas de PCB, los diseñadores pueden crear placas robustas que cumplan con los requisitos eléctricos, mecánicos y térmicos de sus aplicaciones y, al mismo tiempo, garanticen la capacidad de fabricación y la confiabilidad.
