Clasificación de PCB, ¿lo entiende todo?

En los dispositivos electrónicos que utilizamos en nuestra vida diaria, como mandos a distancia, teléfonos móviles, frigoríficos, televisores, aires acondicionados, ordenadores... Etc., existe una parte importante llamada 'Circuit Board', pero es oficial completa. El nombre debe ser 'Placa de circuito impreso', porque la formación de su circuito (circuitos) electrónico es muy similar a la impresión de libros temprana, por lo que su abreviatura en inglés es 'PCB (Printed Circuit Board)', también se abrevia como 'PWB (placa de alambre impreso)'.

En definitiva, la PCB es como la base del dispositivo electrónico, encargada de conectar todas las partes electrónicas en una misma red, para que puedan trabajar juntas.

Puede pensar en la PCB como el chasis de un automóvil, y todos los componentes del automóvil están instalados en ella y pueden funcionar juntos.Sin embargo, personalmente creo que PCB se parece más a un terreno urbano con una carretera ya construida en el plan urbano, a la espera de que otros edificios de la agencia se estacionen en un lugar fijo.El poblado que se ha desarrollado es un PCBA (Printed Circuit Board Assembly), al que solemos llamar 'placa de circuito ensamblada' o 'placa ensamblada'.

El cuerpo principal de la PCB es una placa dura con un grosor de aproximadamente 1,0 mm ~ 1,6 mm; según las necesidades de diseño, a veces el grosor de la PCB será más delgado o más grueso, y algunas estarán especialmente diseñadas como una placa flexible ( FPCB) que se puede doblar y doblar.Para algunas necesidades más especiales, se combinarán tableros rígidos y flexibles al mismo tiempo para convertirse en tablero rígido-flex (tablero rígido-flexible).

Encima del tablero hay una o más capas de metal conductor, generalmente lámina de cobre, inteligentemente diseñadas para formar una red (circuito electrónico), muy parecida a las calles de una ciudad, permitiendo que los diferentes componentes del dispositivo electrónico se comuniquen y colaboren.

Estos componentes pueden ser resistencias pasivas, condensadores, inductores y otros componentes, o transistores activos, circuitos integrados (ICS), y todos tienen sus propias funciones.Cuando estas partes se conectan entre sí a través de la red metálica en la PCB, se forma un circuito completo, al igual que la conexión de los órganos de construcción en varios lugares de la ciudad, y la fuente de alimentación comenzará a funcionar de acuerdo con el diseño.

En resumen, PCB permite que los distintos componentes de los dispositivos electrónicos cooperen de forma organizada para lograr las funciones que necesitamos, como reproducir música, mostrar imágenes, enviar mensajes, etc.Ésta es la función básica de la PCB en los equipos electrónicos.

En la actualidad, las placas de circuito en el mercado se clasifican principalmente en tres categorías de placas de circuito duro, placas de circuito flexible y placas de circuito compuesto duro y blando.

Placa de circuito impreso rígida

La razón básica de esta clasificación de PCB es que la mayoría de las fábricas de placas se basan en la producción de placas de circuito duro, y la demanda del mercado de placas duras también es la mayor, porque el uso más importante de PCB además de transmitir señales electrónicas, pero También se utiliza para respaldar la instalación de piezas electrónicas. Las piezas electrónicas generalmente usan soldadura para fijarse en la PCB, y la soldadura no puede soportar demasiada flexión o tensión de deformación.De lo contrario, es fácil que se rompa e incluso puede provocar daños en las propias piezas electrónicas.Es por eso que tengo varios artículos para explorar las causas del agrietamiento de la soldadura y las contramedidas.

Debido a que la mayoría de las placas de circuito impreso son placas duras, generalmente usamos 'placa de circuito (PCB)' para representar la placa de circuito duro.

La placa dura consiste en una placa de circuito de una o varias capas cubierta con una lámina de cobre conductora sobre un sustrato aislante (generalmente una tela de fibra de vidrio con cierta resistencia y rigidez).

Placa de circuito impreso flexible

Placa de Circuito Impreso Flexible (FPCB o FPC).El FPC se fabrica cubriendo una lámina de cobre conductora sobre una película de polímero (que en primer lugar puede considerarse como un material similar a la película de una bolsa de plástico).

La mayor ventaja de FPC es su bobinado y sus características fáciles de doblar, por lo que FPC es muy adecuado para su uso en un espacio limitado, no se puede usar una sola PCB para satisfacer todas las necesidades de diseño del producto, algunos productos pueden necesitar superponer varias PCB , por lo que el FPC se puede doblar para conectarlo, algunos pueden serlo para ahorrar el costo de la placa.Utilice tableros blandos para conexiones de señales remotas.

Entonces, el mayor uso de FPC es conectar las señales electrónicas de diferentes PCBS.

Sin embargo, debido a que el FPC puede enrollarse, no puede soportar las piezas electrónicas que se van a soldar, pero el problema es causado por el hombre, ingenieros inteligentes idearon una placa de refuerzo dura debajo del FPC, para que no tengas miedo. de la flexión del FPC causada por la grieta de la soldadura.

En comparación con los PCB de tableros duros, el FPC no es adecuado para diseñar circuitos complejos y soldar piezas electrónicas de precisión.

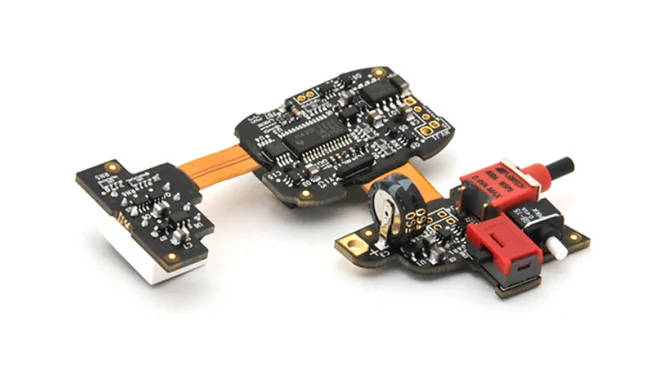

PCB rígido-flexible

El objetivo principal de la placa blanda (FPC) es conectar diferentes placas duras (PCB), pero para fijar la placa blanda en la placa dura, la placa blanda generalmente se suelda directamente a la placa dura mediante un conector o tecnología HotBar. , pero es necesario conservar un cierto espacio en el tablero duro para la posición de soldadura del conector o del tablero blando.Esto supone cada vez menos espacio para aquellos productos con tamaños cada vez más pequeños y una densidad de piezas cada vez mayor, por lo que a algunas personas se les ocurrió la idea de combinar el tablero blando con el tablero duro para formar una 'placa compuesta rígida (PCB rígida flexible )', de modo que pueda liberar el conector o el espacio de soldadura de la placa blanda para otras piezas.

Simplemente la idea es muy hermosa, el 'tablero compuesto blando y duro' también tiene muchas ventajas, como ahorrar espacio, reducir la pérdida de transmisión de señal electrónica, simplificar los pasos de ensamblaje para reducir las horas de trabajo, pero la realidad es cruel, porque la unidad El precio de los tableros compuestos blandos y duros no es barato, el costo real de operación inferior al del tablero blando + tablero duro + conector también es costoso. Además, la producción SMT tiene que utilizar la bandeja del horno (portador) para soportar el tablero blando. y el mantenimiento no es conveniente.

Los 'paneles compuestos blandos y duros' generalmente solo se utilizan en algunos productos de orden superior, o el diseño del producto tiene limitaciones inherentes.Por lo tanto, el 'tablero compuesto blando y duro' se puede utilizar como opción en el diseño y el proceso.

Además de los métodos de clasificación anteriores, también existen las siguientes divisiones de PCB:

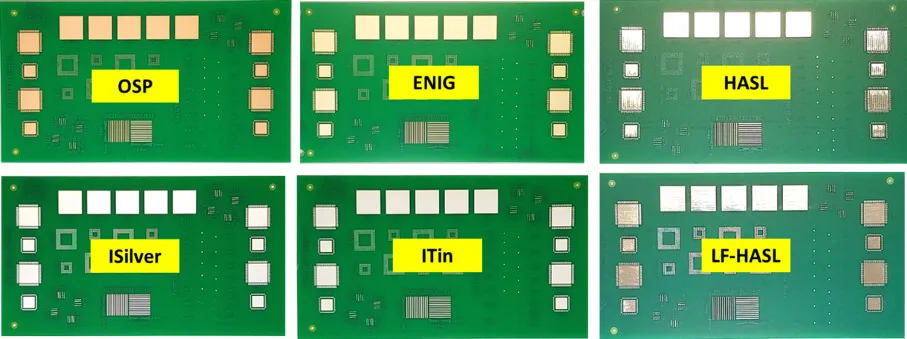

Clasificados por tratamiento de superficie: OSP, chapado en oro, ENIG (precipitación de oro/oro), HASL (spray de estaño), ImSn (estaño), ImAg (plata).

Clasificados por aplicación del producto: placa de computadora, placa de comunicación, placa de vehículo, placa de electrónica de consumo, placa de ensamblaje electrónico (placa portadora de IC).

Clasificación por el número de capas del circuito: panel simple, panel doble, placa multicapa.

Clasificados por sustrato: tablero de sustrato plástico, tablero de sustrato cerámico, sustrato de núcleo metálico (sustrato de aluminio, sustrato de cobre... Etc.).

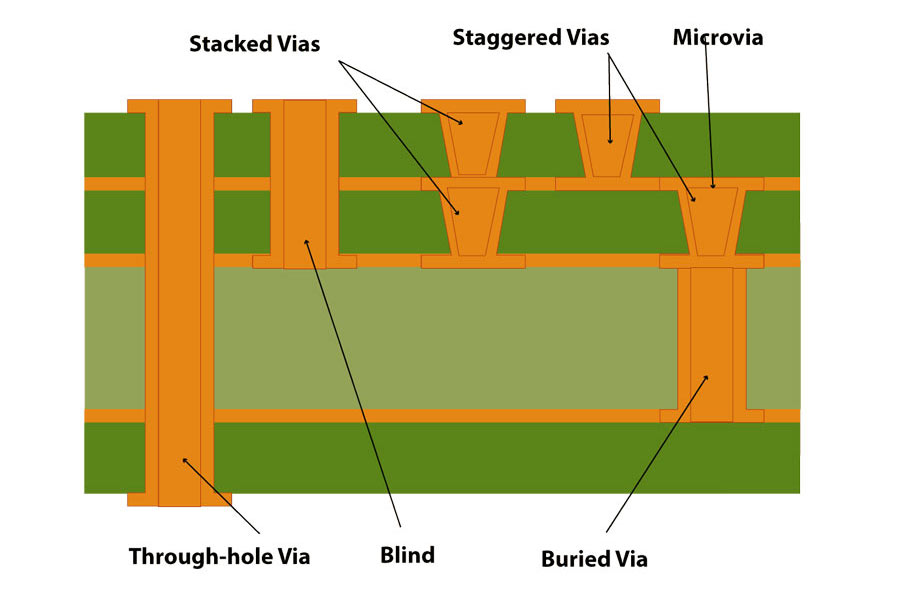

Se clasifica según la estructura de orificio pasante: tablero de orificio pasante (tablero Plating-Through-Hole), tablero de microvía (tablero de microvía), tablero de orificio ciego, tablero de alta densidad (tablero HDI).
