Historia del desarrollo de la tecnología PCB

Historia del desarrollo de la tecnología PCB.

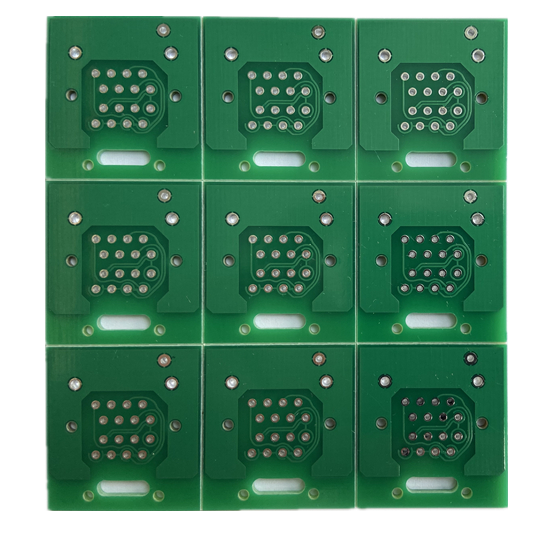

La placa de circuito impreso (PCB) es un componente esencial en la electrónica moderna y sirve como base sobre la cual se montan e interconectan los componentes electrónicos.Sus orígenes se remontan a principios del siglo XX, cuando se hizo evidente la necesidad de dispositivos electrónicos más compactos y eficientes.La evolución de la PCB ha sido un viaje notable, impulsado por los avances tecnológicos y la demanda cada vez mayor de dispositivos electrónicos más pequeños, más potentes y más confiables.

Los primeros años: del cableado punto a punto a los circuitos impresos

La placa de circuito impreso (PCB) es un componente esencial en la electrónica moderna y sirve como base sobre la cual se montan e interconectan los componentes electrónicos.Sus orígenes se remontan a principios del siglo XX, cuando se hizo evidente la necesidad de dispositivos electrónicos más compactos y eficientes.La evolución de la PCB ha sido un viaje notable, impulsado por los avances tecnológicos y la demanda cada vez mayor de dispositivos electrónicos más pequeños, más potentes y más confiables.

Los primeros años: del cableado punto a punto a los circuitos impresos

En los primeros días de la electrónica, los componentes se interconectaban mediante una técnica conocida como cableado punto a punto.Este método implicaba conectar manualmente cada componente entre sí mediante cables individuales, lo que era un proceso lento y propenso a errores.A medida que los dispositivos electrónicos se volvieron más complejos, el método de cableado punto a punto se volvió cada vez más impráctico.

El primer paso significativo hacia el desarrollo de la placa de circuito impreso fue la introducción del concepto de 'circuito impreso' en la década de 1920.Esta primera forma de PCB consistía en una superficie aislante plana con rutas conductoras impresas o grabadas, lo que permitía soldar los componentes directamente a la placa.

Desarrollos clave en los primeros años

Año

Desarrollo

1925

Charles Ducas patenta el primer circuito impreso en Estados Unidos.

1936

Paul Eisler crea la primera placa de circuito impreso práctica en los Laboratorios Centrales de Investigación de Gran Bretaña.

1943

El ejército de los Estados Unidos utiliza placas de circuito impreso en la espoleta de proximidad de las municiones antiaéreas durante la Segunda Guerra Mundial.

1948

La Oficina Nacional de Estándares (ahora NIST) publica un informe sobre técnicas de circuitos impresos.

El auge de la PCB moderna: de una cara a varias capas

A medida que crecía la demanda de dispositivos electrónicos más complejos, se hicieron evidentes las limitaciones de las placas de circuito impreso de una sola cara.La introducción de PCB de doble cara y multicapa marcó un avance significativo en el campo.

PCB de doble cara

Los PCB de doble cara, introducidos en la década de 1960, permitían la colocación de componentes en ambos lados de la placa, duplicando efectivamente el espacio disponible.Esta innovación permitió diseños más compactos y redujo el tamaño total de los dispositivos electrónicos.

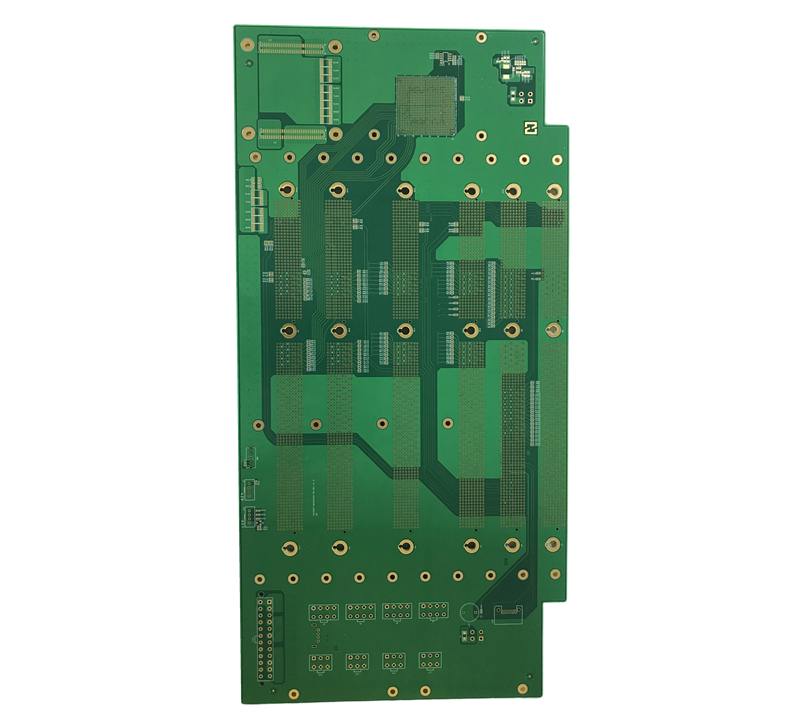

PCB multicapa

El siguiente gran hito fue el desarrollo de PCB multicapa, que consistían en múltiples capas conductoras intercaladas entre materiales aislantes.Estas placas permitieron una densidad de componentes aún mayor e interconexiones más complejas, allanando el camino para la miniaturización de dispositivos electrónicos y el desarrollo de sistemas informáticos de alto rendimiento.

Avances en los procesos de fabricación de PCB

A medida que aumentó la demanda de PCB, también aumentó la necesidad de procesos de fabricación más eficientes y confiables.La introducción de diversas técnicas de fabricación revolucionó la industria de PCB, permitiendo la producción en masa y un mejor control de calidad.

Procesos de fabricación sustractiva

Los primeros procesos de fabricación de PCB eran sustractivos y implicaban la eliminación de cobre no deseado de un sustrato revestido de cobre.Estos procesos incluyeron:

Grabado químico: se aplica un material fotorresistente a la placa revestida de cobre y se transfiere el patrón de circuito deseado mediante un proceso fotográfico.Luego, el cobre expuesto se elimina con productos químicos, dejando el patrón de circuito deseado.

Fresado mecánico: se utiliza una fresadora controlada por computadora para eliminar el cobre no deseado del sustrato, creando el patrón de circuito deseado.

Procesos de fabricación aditiva

A diferencia de los procesos sustractivos, las técnicas de fabricación aditiva implican la construcción de patrones conductores sobre un sustrato, en lugar de eliminar material.Estos procesos incluyen:

Galvanoplastia: se deposita una fina capa de material conductor sobre un sustrato no conductor mediante un proceso electroquímico.

Metalización directa: un patrón conductor se imprime o deposita directamente sobre un sustrato no conductor utilizando diversas técnicas, como la impresión por inyección de tinta o la deposición en aerosol.

Tecnología de montaje superficial (SMT) y miniaturización

La introducción de la tecnología de montaje superficial (SMT) en la década de 1980 revolucionó la industria de PCB al permitir el uso de componentes más pequeños y de mayor densidad.En lugar de insertar componentes a través de orificios en la PCB, los componentes SMT se montan directamente sobre la superficie de la placa, lo que permite diseños más compactos y un rendimiento mejorado.

SMT, combinado con avances en los procesos y materiales de fabricación de PCB, allanó el camino para la miniaturización de dispositivos electrónicos, lo que llevó al desarrollo de dispositivos electrónicos portátiles, como computadoras portátiles, teléfonos inteligentes y dispositivos portátiles.

Tendencias modernas de PCB y desarrollos futuros

La industria de PCB continúa evolucionando, impulsada por la demanda de dispositivos electrónicos más pequeños, potentes y eficientes.Algunas de las tendencias actuales y desarrollos futuros en el campo de los PCB incluyen:

PCB de interconexión de alta densidad (HDI)

Los PCB HDI presentan trazas conductoras extremadamente finas e interconexiones de alta densidad, lo que permite la integración de más componentes y funcionalidades en un espacio más pequeño.Estas placas son esenciales para el desarrollo de electrónica avanzada, como sistemas informáticos de alto rendimiento y electrónica de consumo de última generación.

PCB rígido-flexibles

Los PCB rígidos-flexibles combinan las propiedades de los circuitos rígidos y flexibles, lo que permite la integración de secciones rígidas con interconexiones flexibles.Esta tecnología es particularmente útil en aplicaciones donde se requiere flexibilidad y compacidad, como en dispositivos portátiles y robótica.

Tecnología de componentes integrados

La tecnología de componentes integrados implica integrar componentes pasivos, como resistencias y condensadores, directamente en el sustrato de la PCB, lo que reduce aún más el tamaño general y mejora el rendimiento de los dispositivos electrónicos.

Materiales y sustratos avanzados

El desarrollo de nuevos materiales y sustratos para PCB es un área de investigación en curso.Los materiales avanzados, como los polímeros de cristal líquido (LCP) y los materiales dieléctricos de bajas pérdidas, ofrecen propiedades eléctricas, rendimiento térmico y estabilidad dimensional mejorados, lo que permite el diseño de dispositivos electrónicos de alta frecuencia y alta velocidad.

Preguntas frecuentes (FAQ)

¿Qué es una placa de circuito impreso (PCB)?Una placa de circuito impreso (PCB) es una placa aislante plana con rutas conductoras impresas o grabadas en ella, lo que permite montar e interconectar componentes electrónicos.

¿Cuál fue el primer paso significativo hacia el desarrollo del PCB?El primer paso significativo fue la introducción del concepto de 'circuito impreso' en la década de 1920, en el que se imprimían o grababan rutas conductoras sobre una superficie aislante plana, lo que permitía soldar los componentes directamente a la placa.

¿Cuál es la diferencia entre PCB de una cara, de doble cara y multicapa?Los PCB de una cara tienen rutas conductoras y componentes en un lado de la placa, mientras que los PCB de doble cara tienen componentes en ambos lados.Los PCB multicapa constan de múltiples capas conductoras intercaladas entre materiales aislantes, lo que permite una densidad de componentes aún mayor e interconexiones más complejas.

¿Qué es la tecnología de montaje superficial (SMT)?La tecnología de montaje superficial (SMT) implica montar componentes electrónicos directamente sobre la superficie de la PCB, en lugar de insertarlos a través de los orificios de la placa.Esta tecnología permitió la miniaturización de dispositivos electrónicos y mayores densidades de componentes.

¿Cuáles son algunas tendencias actuales y desarrollos futuros en la industria de PCB?Algunas tendencias actuales y desarrollos futuros incluyen PCB de interconexión de alta densidad (HDI), PCB rígido-flexibles, tecnología de componentes integrados y el desarrollo de materiales y sustratos avanzados para mejorar las propiedades eléctricas y el rendimiento térmico.
