Solución completa de clasificación PCB

Solución completa de clasificación PCB

#01

Placa de circuito impreso

Las placas de circuito impresas (PCB) están en el corazón de los dispositivos electrónicos modernos y se encuentran en casi todas partes, desde teléfonos inteligentes hasta maquinaria industrial. A pesar de su ubicuidad, no todos los PCB son los mismos. Hay muchos tipos de PCB, cada uno diseñado para satisfacer necesidades de aplicación específicas. Este artículo explorará los diversos tipos de placa PCB y sus características y aplicaciones.

#02

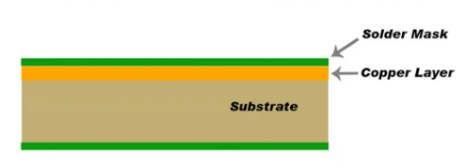

PCB del lado de Singloe

La PCB de un solo lado es el tipo de PCB más básico y simple. Como su nombre indica, tienen una capa de cobre conductor en un solo lado. Este tipo de PCB se usa comúnmente para dispositivos electrónicos simples.

#03

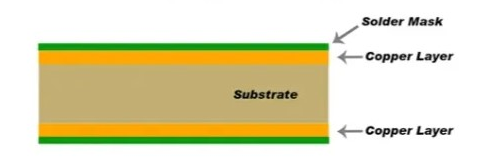

PCB de doble cara

La PCB de doble cara tiene una capa de cobre conductor en ambos lados de la placa. Esto permite que los componentes se monten en ambos lados y las conexiones se realicen entre los dos lados a través de agujeros (agujeros perforados a través de la placa). Los PCB de dos lados son más complejos que los PCB de una sola cara y pueden admitir dispositivos electrónicos más avanzados.

#04

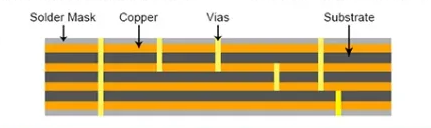

PCB de múltiples capas

La PCB de múltiples capas consta de tres o más capas de cobre conductoras que se unen mediante una capa aislante. Estos PCB se utilizan en dispositivos electrónicos complejos que requieren un alto nivel de rendimiento y miniaturización. Los PCB multicapa pueden tener 4 capas, 6 capas, 8 capas o incluso más capas.

#05

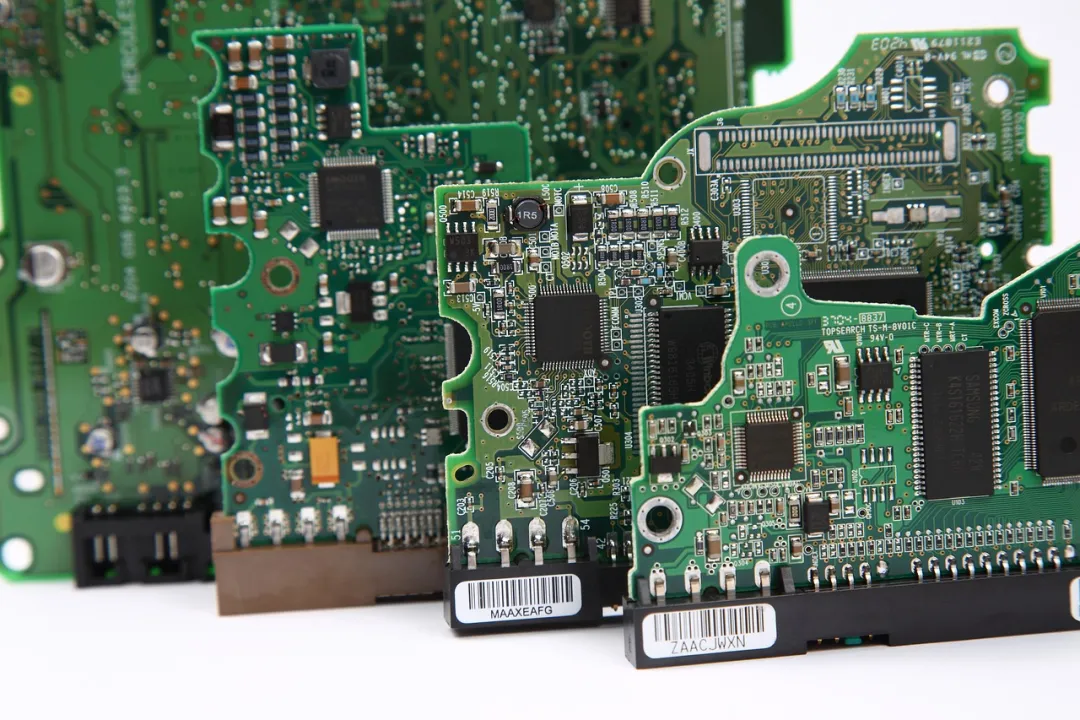

PCB rígido

Los PCB rígidos están hechos de material de sustrato sólido y no se pueden doblar o retorcerse. Son el tipo de PCB más utilizado para una variedad de aplicaciones, desde dispositivos simples hasta sistemas complejos. Los PCB rígidos pueden ser de una sola cara, de doble cara o múltiples capas.

#06

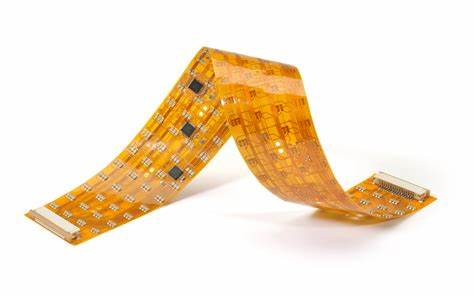

PCB flexible

Los PCB flexibles , también conocidos como circuitos impresos flexibles (FPC), están hechos de materiales plásticos flexibles como las poliimidas. Este tipo de PCB se puede doblar, doblar o retorcerse, lo que lo hace adecuado para aplicaciones con espacio limitado o formas irregulares. Los PCB flexibles pueden ser de una sola cara, a doble cara o múltiples capas.

#07

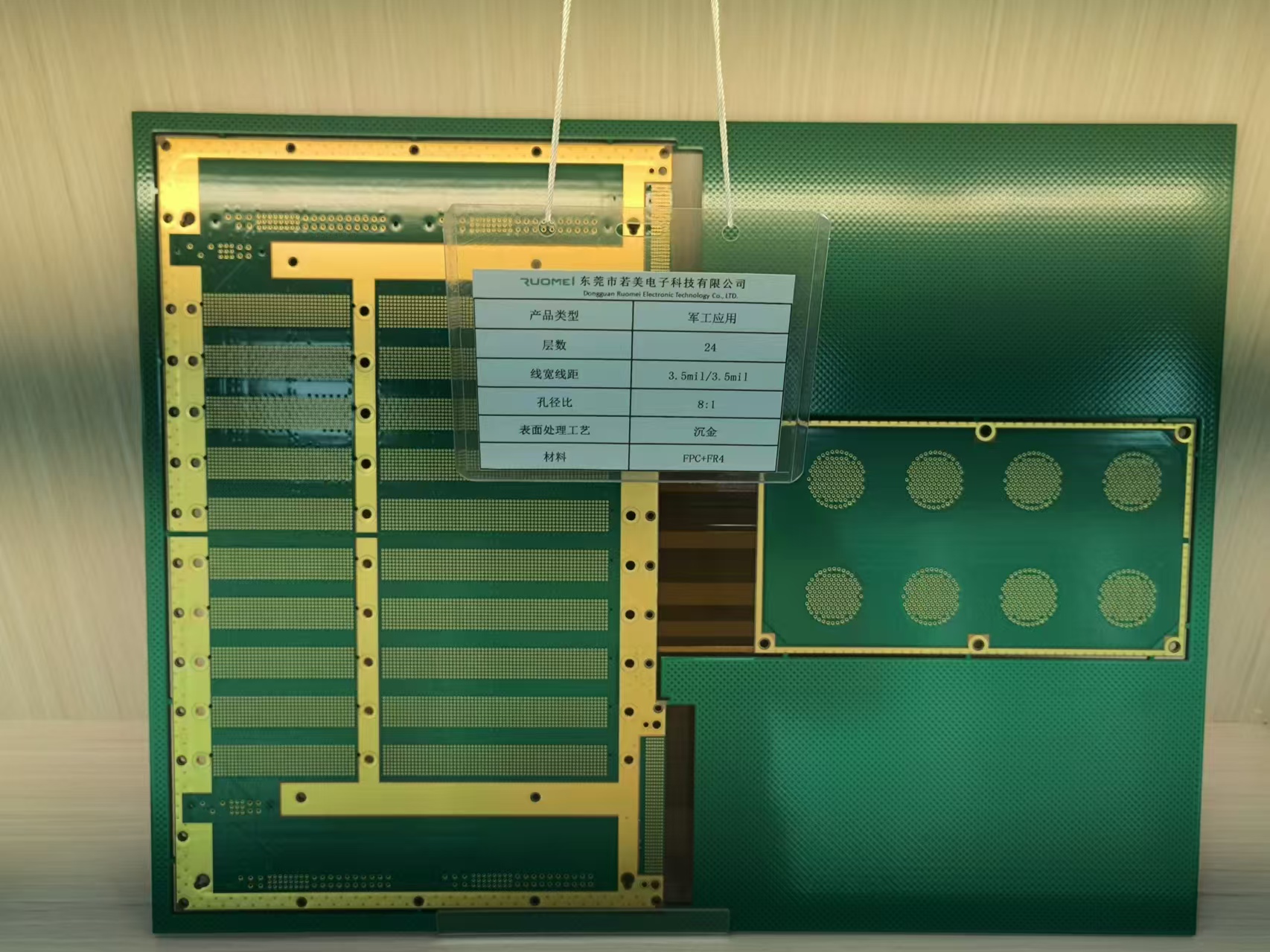

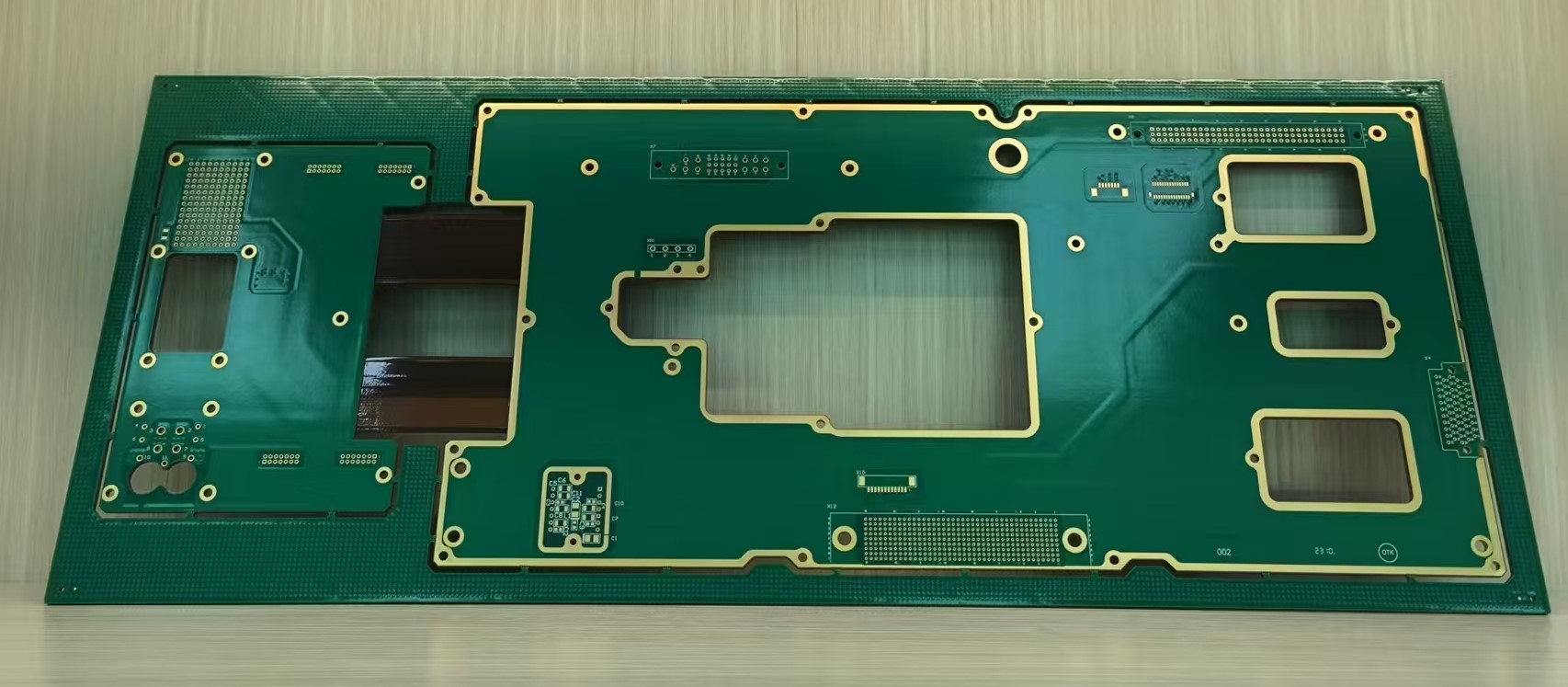

PCB de flexión rígida

PCB rígido y flexible combina las características de PCB rígida y PCB flexible. Consisten en piezas rígidas y flexibles que permiten que el tablero se dobla en algunas áreas mientras mantienen la integridad estructural en otras. Este tipo de PCB se utiliza en sistemas electrónicos complejos que requieren flexibilidad y durabilidad.

#08

PCB de alta frecuencia

Los PCB de alta frecuencia están diseñados para funcionar a altas frecuencias, típicamente en el rango de 500MHz a 2GHz. Estos PCB se utilizan en aplicaciones que requieren transmisión de señal rápida, como radiofrecuencia (RF) y equipos de microondas. Los PCB de alta frecuencia requieren materiales especiales y consideraciones de diseño para minimizar la pérdida e interferencia de la señal.

#09

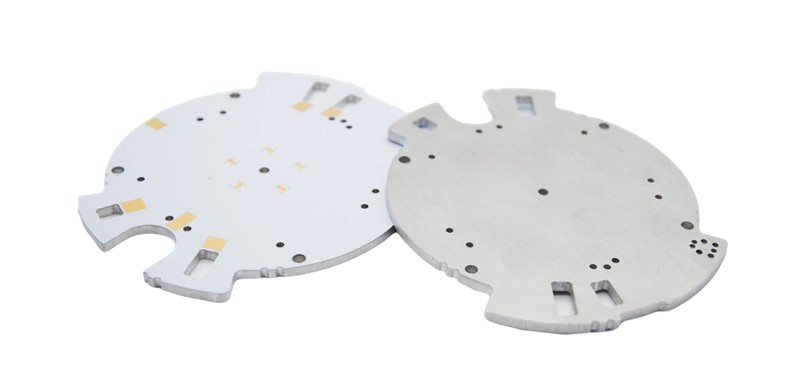

PCB basado en aluminio

Los PCB basados ​​en aluminio usan aluminio como material de sustrato en lugar del FR4 tradicional. Este tipo de PCB tiene un excelente rendimiento de disipación de calor y es ideal para dispositivos que requieren disipación de calor eficiente. Los PCB basados ​​en aluminio se usan comúnmente en aplicaciones de alta potencia.
