Un artículo que le ayudará a comprender el orificio del sello de PCB

¿Qué es el agujero del sello de PCB?

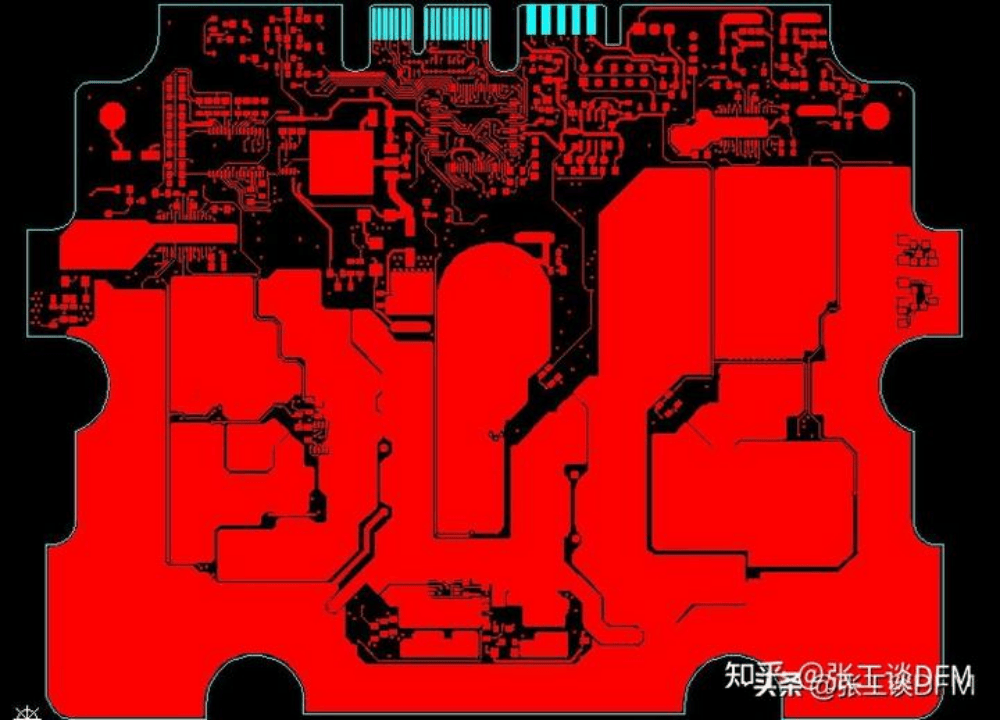

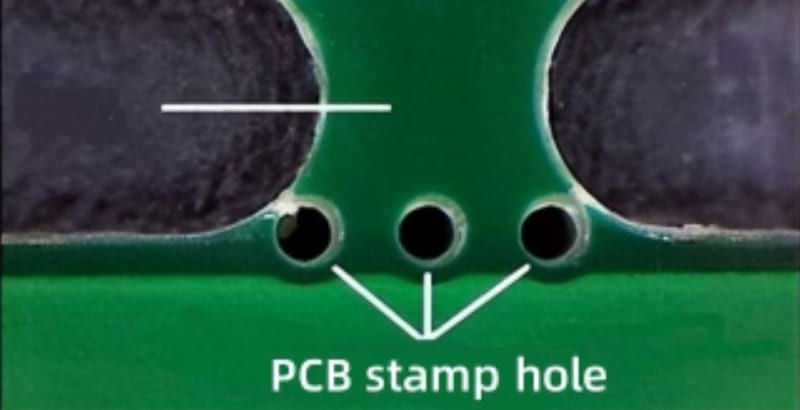

Los orificios para sellos son orificios en el panel de la placa base que se utilizan para conectar los pequeños PCB que forman la matriz, lo que le permite quitar fácilmente los componentes del PCB.

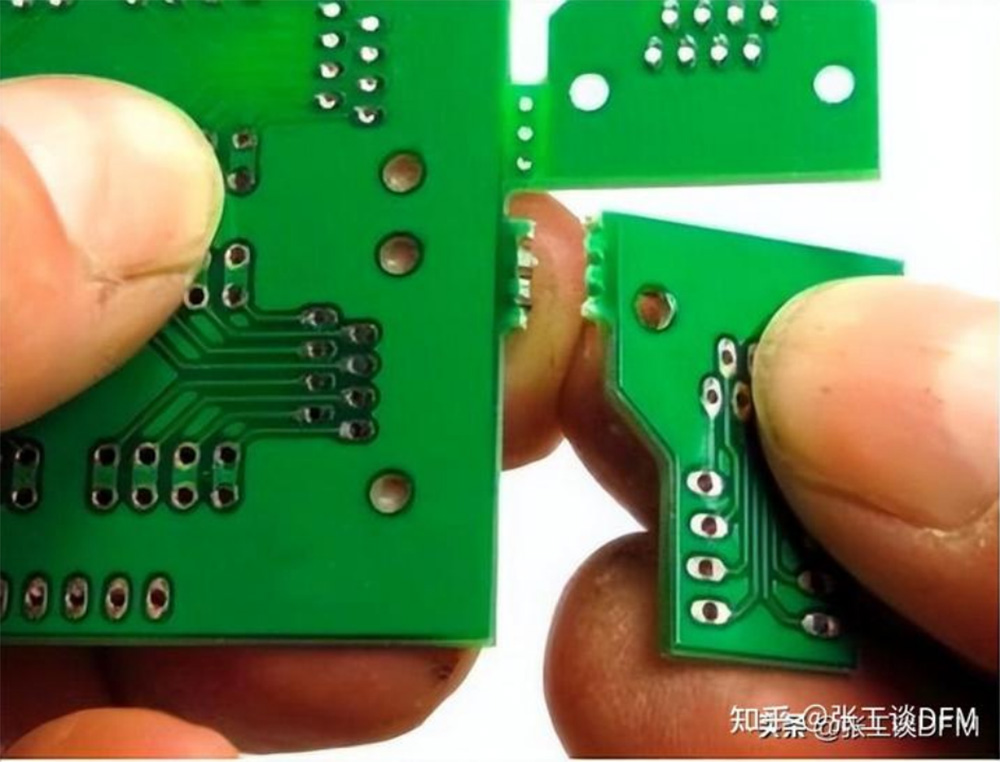

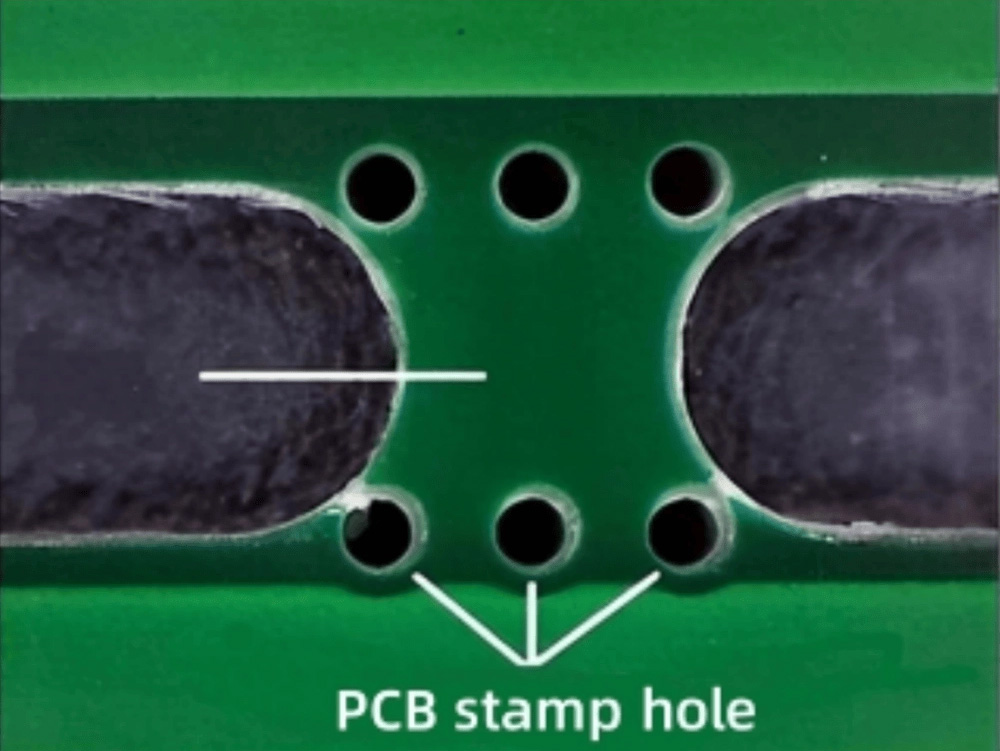

Los orificios del sello están perforados y se rompen al empujar hacia abajo, lo que le permite quitar componentes sin dañar la PCB.

El papel del orificio del sello de PCB

1. Puedes conectar las pequeñas placas PCB en un conjunto

Cuando tiene un montón de PCB que necesitan conectarse y son demasiado pequeños para usar un conector, puede usar orificios de sello para conectarlos.Las perforaciones permitirán que la corriente fluya a través de la PCB y se conecte a otras PCB cercanas.

2. Puede transferir energía y datos entre dos PCB/dispositivos diferentes

Si necesita un dispositivo que pueda comunicarse con otro dispositivo, puede utilizar agujeros para sellos.

Diferencias entre orificios para sellos de PCB y ranuras en V

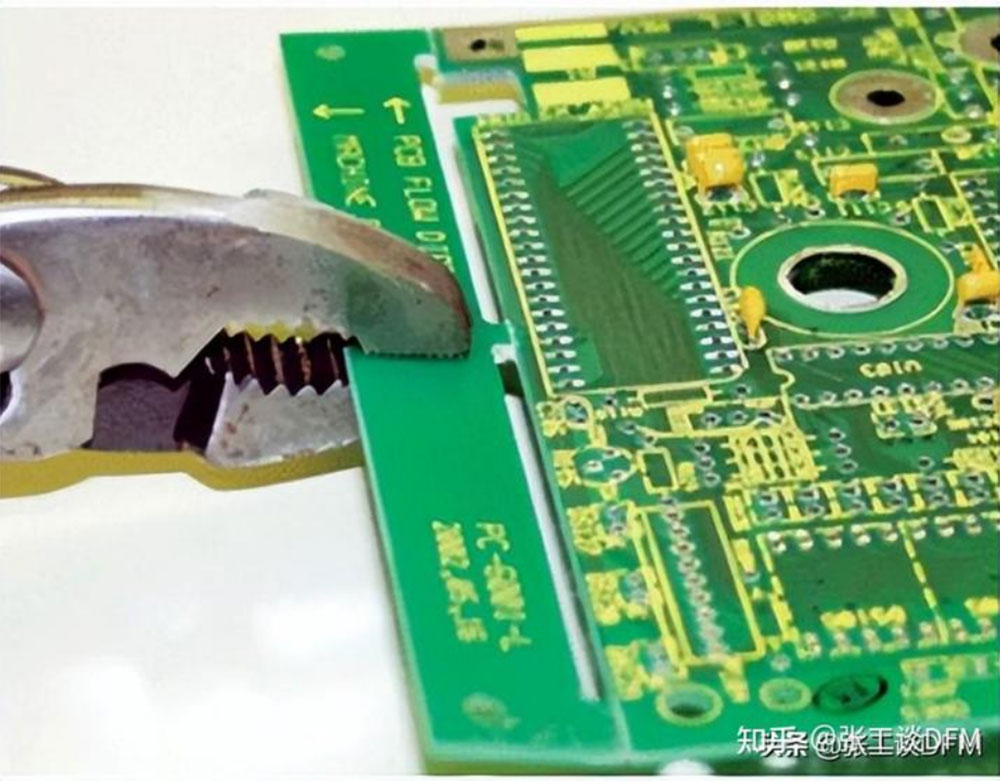

1. CORTE EN V

La ranura en V es la forma más común de ensamblaje de PCB, V-CUT significa que se pueden combinar y unir varias placas o la misma placa, y luego, después del procesamiento de PCB con una máquina V-CUT entre las placas para cortar una forma de V. ranura, que se puede plegar en el proceso de uso o antes de la encapsulación.

Cuando se utiliza una ranura en V de doble cara, la profundidad de la ranura en V debe controlarse en aproximadamente 1/3 (la suma de las ranuras en ambos lados), y el tamaño de la ranura debe ser preciso y la profundidad uniforme.

Ventajas de las ranuras en V:

· Costo más bajo

· Más fácil de fabricar

· La calidad será mejor y menos propensa a la deformación.

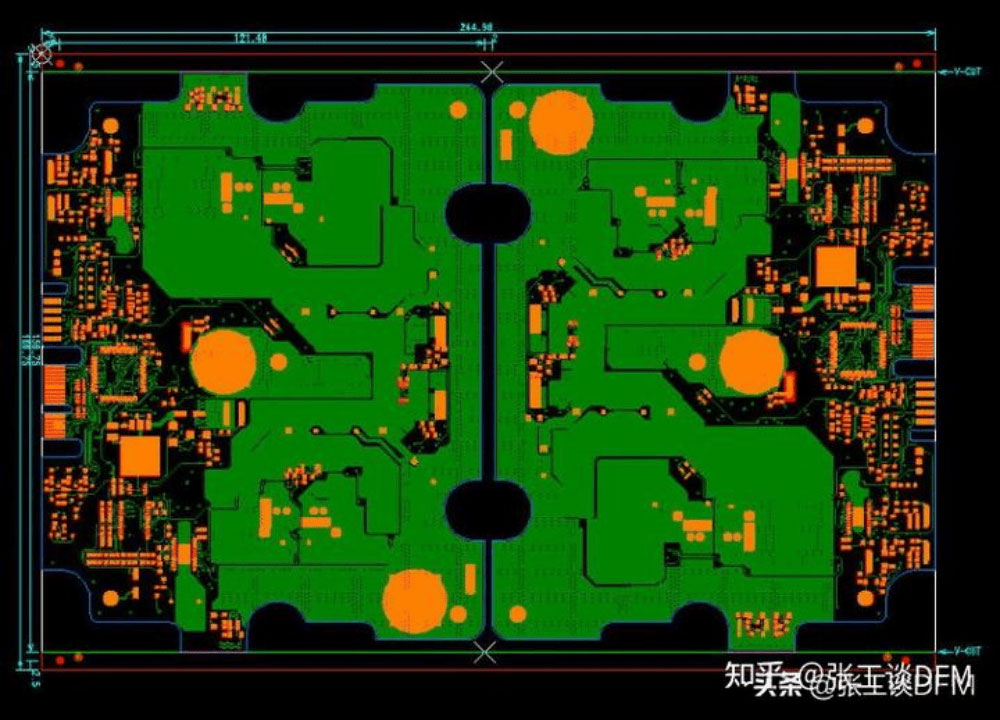

2. Orificio para sello de PCB

En muchos diseños, se utilizan orificios para sellos de PCB en lugar de ranuras en V.

Ventajas de los agujeros para sellos:

· mejor resistencia, se puede romper directamente, a diferencia de los grifos que deben cortarse con una fresadora

· Cuanto más grande sea el orificio, más superficie se adherirá el adhesivo, lo que facilita la instalación y evita que la PCB se mueva.
