Este artículo profundiza en consideraciones clave sobre el enrutamiento de PCB que los diseñadores deben tener en cuenta. .
l In diseño de PCB, 7 consideraciones de enrutamiento de PCB
l H¿Cómo evaluar y optimizar la eficiencia del cableado eléctrico?
l H¿Cómo se elige la topología de energía adecuada para satisfacer las necesidades de su aplicación específica?
TPara evitar errores comunes y lograr una placa de circuito de alta calidad. Todos estos son dignos de nuestra discusión..

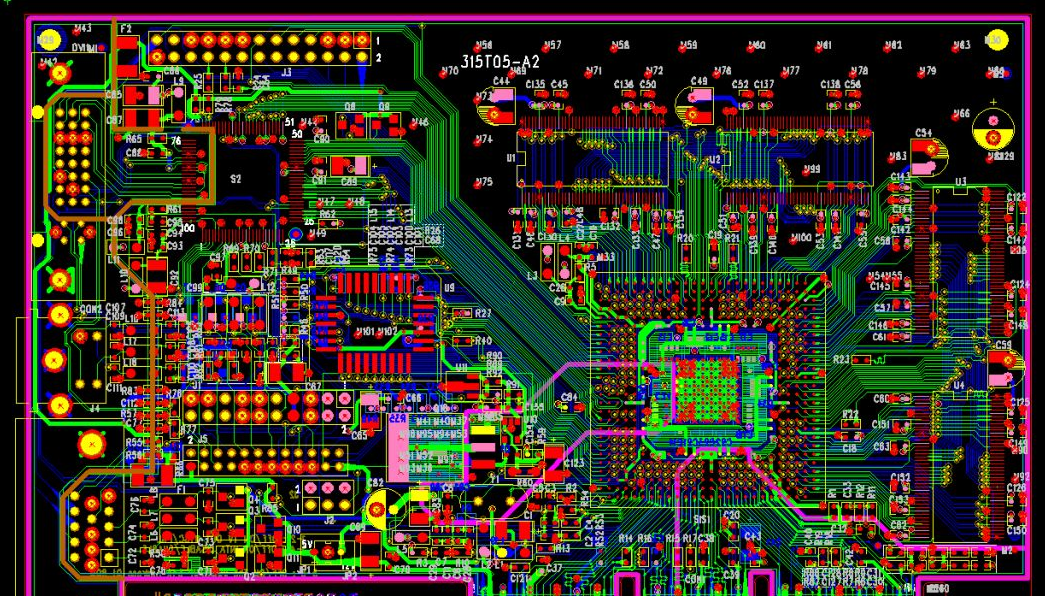

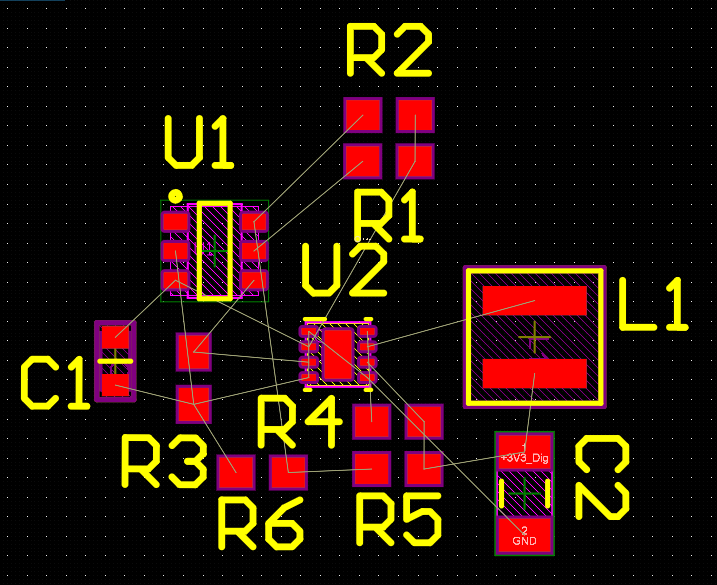

El diseño y fabricación de placas de circuito impreso (PCB) es un proceso meticuloso que requiere una cuidadosa consideración de varios factores para garantizar un rendimiento, confiabilidad y capacidad de fabricación óptimos.Un aspecto crítico del diseño de PCB es el enrutamiento, que implica el diseño de vías eléctricas que conectan los componentes en la placa.Un enrutamiento inadecuado puede provocar problemas de integridad de la señal, interferencias electromagnéticas (EMI) e incluso fallas de componentes.
El enrutamiento de energía es un aspecto fundamental del diseño de PCB que, si no se maneja correctamente, puede provocar problemas como caídas de voltaje, ruido y problemas térmicos.Para garantizar una entrega de energía eficiente, es crucial:
· Utilice trazos anchos: Las pistas más anchas pueden manejar corrientes más altas sin una caída excesiva de voltaje.
· Mantenga cerca los planos de energía y tierra: Esto reduce la inductancia y mejora la entrega de energía.
· Evite las esquinas afiladas: Las esquinas afiladas pueden causar aglomeración de corriente y aumentar la resistencia.
· Utilice condensadores de desacoplamiento: Coloque condensadores de desacoplamiento cerca de los componentes que consumen energía para proporcionar energía estable y reducir el ruido.

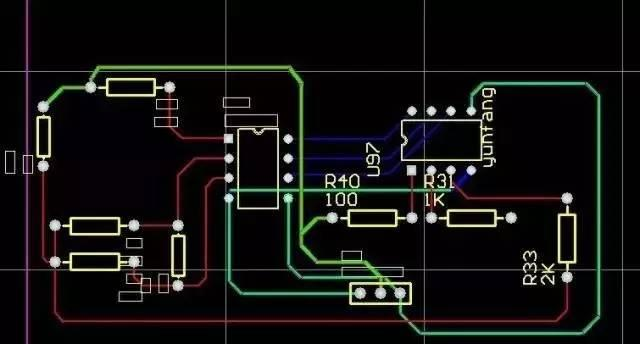

Los ángulos utilizados en el enrutamiento de PCB pueden afectar significativamente el rendimiento de la placa.Los ángulos agudos y rectos pueden provocar reflejos de señal y cambios de impedancia:
· Utilice ángulos de 45 o 90 grados: Estos ángulos generalmente se prefieren para señales de alta velocidad para reducir los reflejos.
· Evite los ángulos agudos: Los ángulos agudos pueden causar problemas de integridad de la señal;Utilice curvas o ángulos obtusos en su lugar.
Mantener una distancia adecuada entre señales de alta velocidad es crucial para evitar la diafonía y garantizar la integridad de la señal:
· Siga las recomendaciones del fabricante: Los diferentes materiales y diseños de PCB tienen diferentes requisitos de espacio mínimo.
· Utilice planos de tierra: Los planos de tierra pueden ayudar a proteger las señales y reducir la diafonía.
· Considere el análisis de integridad de la señal: Herramientas como el análisis SI pueden ayudar a determinar el espaciado óptimo para señales de alta velocidad.
Los trozos, o extensiones no deseadas de trazas, pueden provocar reflejos de la señal y degradar el rendimiento.Minimizar o eliminar los talones es fundamental:
· Evite extensiones innecesarias: Mantenga los rastros lo más breves y directos posible.
· Utilice terminales de impedancia controlada: Si son necesarios terminales, diséñelos con impedancia controlada para minimizar los reflejos.
Las discontinuidades de impedancia pueden provocar reflejos de la señal y pérdida de integridad de la señal.Garantizar una impedancia constante es clave:
· Mantener el ancho y el espesor del trazo: Las dimensiones de traza consistentes ayudan a mantener la continuidad de la impedancia.
· Utilice capas de control de impedancia: Las microvías y las capas de impedancia controlada pueden ayudar a gestionar la impedancia en todos los ámbitos.
La señalización diferencial se utiliza para transmitir datos a largas distancias con un ruido mínimo.El enrutamiento adecuado de estas señales es fundamental:
· Pares de rutas muy juntos: Los pares diferenciales deben mantenerse cerca para mantener una impedancia equilibrada y reducir la diafonía.
· Evite los cruces: Si son necesarios cruces, utilice patrones serpenteantes o ángulos de 90 grados para minimizar el impacto.
Ecualizar la longitud de las trazas de la señal, especialmente en la señalización diferencial y de alta velocidad, es crucial para mantener la sincronización y reducir la desviación:
· Utilice técnicas de combinación: Técnicas como la coincidencia de longitudes de traza, la comparación de trozos o el uso de líneas de retardo pueden ayudar a ecualizar las longitudes de traza.
· Considere el diseño del tablero: La disposición general del tablero puede influir en la longitud del trazado y debe planificarse en consecuencia.
El enrutamiento de PCB es una tarea compleja que requiere una comprensión profunda de los principios de ingeniería eléctrica y consideraciones prácticas de diseño.Al prestar atención al enrutamiento de energía, los ángulos de enrutamiento, el espaciado de señales, la gestión de trozos, el control de impedancia, la señalización diferencial y la coincidencia de longitudes de traza, los diseñadores pueden evitar problemas comunes y crear PCB que sean confiables, eficientes y de alto rendimiento.A medida que la tecnología avanza y los diseños de PCB se vuelven más complejos, mantenerse informado y aplicar las mejores prácticas en el enrutamiento de PCB será esencial para el éxito en la industria electrónica.
En el diseño de PCB, evaluar y optimizar la eficiencia del enrutamiento de energía es la clave para garantizar un funcionamiento y rendimiento estables del circuito.A continuación se muestran algunas formas de evaluar y optimizar la eficiencia del cableado eléctrico:
①Determinar los requisitos de energía:
Analice los requisitos de energía del circuito, incluidos voltaje, corriente y potencia.
Determine las características de carga de la fuente de alimentación, como la respuesta transitoria y los requisitos de ondulación.
②Disposición racional de la fuente de alimentación y del plano de tierra:
Diseñe suficiente ancho para líneas eléctricas y cables de tierra para reducir la resistencia y la caída de voltaje.
Usando una PCB multicapa, coloque la fuente de alimentación y el plano de tierra juntos para formar un buen bucle.
③Utilice la topología correcta:
Elija la topología de energía adecuada según la complejidad del circuito y los requisitos de energía, como reguladores lineales, reguladores de conmutación o fuentes de alimentación polifásicas.
④Minimizar el área del circuito de alimentación:
Reducir el área del circuito de alimentación puede reducir la interferencia y la radiación electromagnéticas.
Evite formar un anillo grande alrededor del cable de alimentación.
⑤Utilice condensadores de desacoplamiento:
Agregue condensadores de desacoplamiento en puntos clave de la línea eléctrica para filtrar el ruido de alta frecuencia.
Seleccione el valor y tipo de capacitancia apropiados para garantizar que el capacitor sea efectivo en el rango de frecuencia deseado.
⑥Optimice la ruta de enrutamiento:
Minimice la longitud de la línea eléctrica para reducir la impedancia de la línea y la caída de voltaje.
Evite líneas eléctricas paralelas y líneas de señal de alta velocidad para reducir la diafonía.
⑦Utilice la red eléctrica:
Para redes eléctricas complejas, el uso de un diseño de red puede proporcionar una distribución más uniforme de la energía.
⑧Realizar análisis térmico:
Evalúe el rendimiento térmico de los cables y componentes de alimentación para garantizar que no se sobrecalienten en condiciones de funcionamiento.
⑨Usando herramientas de simulación:
Utilice herramientas de simulación en el software de diseño de PCB, como análisis de integridad de señal y análisis de integridad de energía, para predecir el rendimiento del cableado de energía.
⑩Implementar comprobaciones de diseño 3D:
Utilice comprobaciones de diseño 3D para evaluar la disposición física del cableado y los componentes para garantizar que no haya interferencias mecánicas.
11.Realizar pruebas de prototipos:
Pruebe el cableado de alimentación en hardware real para verificar que el diseño cumpla con los requisitos de rendimiento del circuito.
12.Iteración continua:
Según los resultados de las pruebas y el análisis de la simulación, el diseño se repite hasta que se logra la eficiencia óptima del enrutamiento de energía.
A través de los pasos anteriores, puede evaluar y optimizar eficazmente la eficiencia del enrutamiento de energía en el diseño de PCB, mejorando así el rendimiento general y la confiabilidad del circuito.
En el diseño de PCB, ¿cómo elegir la topología de fuente de alimentación adecuada para satisfacer las necesidades de una aplicación específica?
1.Comprender los requisitos de la solicitud:
Determine los requisitos de voltaje y corriente de la aplicación.
Evalúe los cambios de carga, incluido el arranque, el funcionamiento normal y la carga máxima.
2.Determine las características de salida:
Determine la estabilidad del voltaje de salida deseada y los requisitos de ondulación según los requisitos de la aplicación.
3.Seleccione el tipo de fuente de alimentación:
Elija una fuente de alimentación lineal o conmutada según sus necesidades.
Las fuentes de alimentación lineales son simples pero menos eficientes y adecuadas para aplicaciones con requisitos de baja potencia y bajo ruido.
Las fuentes de alimentación conmutadas son eficientes y adecuadas para aplicaciones con requisitos de alta potencia y alto ruido.
4.Evaluar la eficiencia y la gestión térmica:
Evalúe la eficiencia de diferentes topologías y seleccione fuentes de energía energéticamente eficientes para reducir la pérdida de calor.
Considere opciones de enfriamiento, como usar un radiador o un ventilador.
5.Considere el tamaño y el costo:
Seleccione una topología de energía con el volumen adecuado según las limitaciones de espacio de la aplicación.
Evaluar la rentabilidad de diferentes topologías.
6.Seleccione el método de control apropiado:
Determine el tipo de control requerido, como control analógico, digital o híbrido.
7.Analizar la compatibilidad electromagnética (EMC):
Evaluar la interferencia electromagnética y la capacidad antiinterferencia de diferentes topologías.
8.Considere el rango de voltaje de entrada:
Dependiendo del entorno de la aplicación, seleccione una topología de energía que pueda adaptarse a las fluctuaciones del voltaje de entrada.
9.Evalúe la tasa de ajuste de carga y la tasa de ajuste de línea:
Asegúrese de que la topología de energía pueda adaptarse a los cambios de carga y de voltaje de entrada.
10.Usando herramientas de simulación:
El software de simulación se utiliza para evaluar el rendimiento de diferentes topologías de suministro de energía.
11.Considere el diseño modular:
Para sistemas complejos, considere utilizar un diseño de fuente de alimentación modular para simplificar el diseño y el mantenimiento.
12.Evaluar estándares de seguridad:
Asegúrese de que la topología de energía seleccionada cumpla con los estándares y regulaciones de seguridad relevantes.
13.Realizar pruebas de prototipos:
Cree prototipos y realice pruebas del mundo real para verificar que la topología de energía cumpla con todos los requisitos de diseño.
14.Obtenga asesoramiento profesional:
Consulte a un experto en diseño de fuentes de alimentación o a un proveedor para obtener asistencia técnica si es necesario.
15.Iteración continua:
Según los resultados de las pruebas y los comentarios, el diseño se optimiza de forma iterativa.
