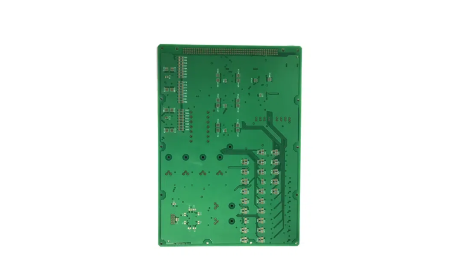

El proceso de ensamblaje de la placa de circuito impreso (PCB) es el núcleo de la industria de fabricación de electrónica. Cada dispositivo electrónico, desde teléfonos inteligentes hasta computadoras y equipos médicos, se basa en ensambles de PCB para su función. El proceso de ensamblaje, aunque altamente técnico, es fundamental para garantizar que el producto final funcione de manera confiable y eficiente. Comprender los pasos involucrados en el ensamblaje de PCB puede ayudarlo a apreciar la precisión, el control de calidad y la tecnología que se destinan a crear los electrónicos que usamos todos los días.
En esta guía, desglosaremos el proceso de ensamblaje de PCB , explicaremos cada paso en detalle y exploraremos el papel de diferentes componentes en el ensamblaje.
Antes de sumergirnos en el proceso, definamos qué es el ensamblaje de PCB . El ensamblaje de PCB se refiere al proceso de conexión de varios componentes electrónicos en una placa de circuito impreso (PCB) para crear un sistema electrónico en funcionamiento. Este proceso incluye una variedad de pasos que implican soldadura, colocación de componentes, pruebas e inspección para garantizar que el producto final cumpla con los estándares de calidad.
Los PCB en sí están formados por capas de material aislante, típicamente fibra de vidrio, con trazas de cobre conductor en las que se montan los componentes electrónicos. Estos componentes (resultados, condensadores, diodos, microchips y otros) se colocan en el tablero de acuerdo con un diseño o esquema detallado.
El proceso se puede dividir en varias etapas, cada una crítica para garantizar la calidad y la funcionalidad del producto final. Pasemos por estos pasos uno por uno.
Antes de que el ensamblaje pueda comenzar, se debe crear el diseño de PCB. Este es un paso crucial que garantiza que el diseño de la placa esté optimizado para los componentes electrónicos que tendrá. Los ingenieros usan software de diseño de PCB como Eagle, Altium o KiCad para crear un diseño digital de la placa. El diseño incluye:
Colocación de componentes: determinar las mejores posiciones para todos los componentes.
Vías de circuito: dibujar las vías eléctricas (trazas) que conectan los componentes.
Estructura de la capa: decidir cuántas capas tendrá la placa (por ejemplo, de un solo lado, doble lado o múltiples).
Una vez que se completa el diseño, se convierte en un archivo Gerber, que es un conjunto de instrucciones utilizadas por los fabricantes de PCB para producir la placa real. Este archivo de diseño es vital porque cualquier error en esta etapa puede causar errores costosos más adelante en el proceso de ensamblaje.
La fabricación de PCB es la fabricación de la PCB desnuda o la placa despoblada. Esto involucra varios procesos, incluidos:
Formación de capa: si el PCB es de múltiples capas, las capas se crean con papel de cobre y material aislante. Estas capas se laminan juntas.
Grabado: las trazas de cobre están grabadas en la placa para formar las vías necesarias que conectarán los componentes.
Drillación: los agujeros se perforan en la PCB donde se montarán componentes como condensadores, resistencias e ICS (circuitos integrados). Este paso es especialmente importante para los componentes de los agujeros.
Enchapado: los agujeros perforados están chapados con una capa de cobre para garantizar la conductividad eléctrica.
Una vez que se completa el proceso de fabricación, el PCB desnudo está listo para el ensamblaje. En este punto, se puede inspeccionar, limpiar y probar visualmente para garantizar que cumpla con las especificaciones.
Uno de los pasos clave en el ensamblaje de PCB es la aplicación de pasta de soldadura, una mezcla de soldadura en polvo y flujo. Esta pasta se aplica a las almohadillas de la PCB donde se colocarán los componentes. El propósito de la pasta de soldadura es mantener los componentes en su lugar temporalmente y permitirles ser soldados en el tablero.
La pasta de soldadura generalmente se aplica con una plantilla de pasta de soldadura, que está alineada con la PCB. La plantilla permite que la pasta se aplique con precisión a las áreas correctas en el tablero, evitando el exceso de pasta que podría causar defectos.
Una vez que se aplica la pasta de soldadura, el siguiente paso es colocar los componentes en la placa. Esto generalmente se hace mediante maquinaria automatizada llamada máquina de selección y lugar. La máquina recoge cada componente de un carrete o bandeja, lo alinea con las almohadillas correspondientes en la PCB y lo coloca en posición.
Para componentes pequeños o delicados, como dispositivos de montaje en superficie (SMD), la máquina de selección y lugar es muy precisa, asegurando que los componentes se coloquen con una tolerancia mínima. Para componentes más grandes, como las piezas de orificio a través, el proceso se puede realizar manualmente o utilizando un brazo robótico.
La colocación adecuada es crucial porque la desalineación puede provocar una soldadura deficiente, problemas de funcionalidad o incluso daños a los componentes.
Una vez que los componentes se colocan en la PCB, el siguiente paso es soldarlos en su lugar. La soldadura de reflujo es el método más común utilizado para esto, especialmente para los componentes de montaje en la superficie.
El PCB se pasa a través de un horno de reflujo, que calienta gradualmente la placa a una temperatura que derrite la pasta de soldadura. La soldadura fundida forma una conexión permanente entre los cables del componente y las almohadillas en la PCB. A medida que el tablero se enfría, la soldadura se solidifica, asegurando los componentes en su lugar.
La soldadura de reflujo es un proceso delicado, y controlar el perfil de temperatura es fundamental para garantizar que las juntas de soldadura sean confiables y libres de defectos. Una temperatura demasiado alta puede dañar los componentes, mientras que una temperatura demasiado baja puede provocar articulaciones de soldadura débiles.
Si bien la soldadura de reflujo se usa para componentes de montaje en la superficie, la soldadura de olas se usa para componentes de orificio a través de los conectores y chips más grandes. En este proceso, el PCB se pasa sobre una ola de soldadura fundida. La soldadura fluye a través de los agujeros de la PCB y crea fuertes conexiones eléctricas entre los cables de los componentes y las almohadillas de cobre.
La soldadura de olas se usa típicamente para componentes que requieren una conexión mecánica más robusta. También se utiliza para carreras de producción de alto volumen debido a su eficiencia.
Después de que los componentes se soldan en la placa, la PCB sufre varios procesos de inspección y prueba para garantizar que cumpla con los estándares de calidad. Estas pruebas pueden incluir:
Inspección visual: un técnico inspecciona la junta visualmente para verificar los defectos obvios, como componentes desalineados, puentes de soldadura o piezas faltantes.
Inspección óptica automatizada (AOI): las máquinas AOI usan cámaras y sensores para inspeccionar la PCB en busca de defectos como problemas de soldadura, errores de colocación de componentes o daños durante la fabricación.
Inspección de rayos X: para tableros más complejos, especialmente aquellos con componentes ocultos o apilados, se utiliza una inspección de rayos X para garantizar que las juntas de soldadura estén intactas y los componentes se colocen correctamente.
Pruebas funcionales: la placa también puede someterse a pruebas funcionales, donde está encendida y probada para un funcionamiento correcto. Esto asegura que el PCB funcione como se esperaba.
Estas inspecciones ayudan a identificar y corregir cualquier problema antes de finalizar el producto.
Una vez que el PCB ha pasado la inspección y las pruebas, está listo para las etapas finales del ensamblaje. Esto puede implicar pasos adicionales como:
Adjunto de componentes (por ejemplo, disipadores de calor, conectores o tornillos).
Encapsulación o maceta (para proteger los componentes de la humedad, el polvo o la vibración).
Ensamblaje del recinto (si la PCB es parte de un producto más grande).
Finalmente, el PCB se empaqueta cuidadosamente para evitar daños durante el transporte y se envía al siguiente paso en el proceso de fabricación, lo que podría ser la integración en un sistema más grande o pruebas de productos finales.
El proceso de ensamblaje de PCB es un procedimiento altamente detallado y basado en la precisión que requiere una cuidadosa coordinación de varios pasos. Desde el diseño inicial hasta la prueba final, cada etapa del proceso juega un papel fundamental para garantizar que las funciones de PCB ensambladas sean de manera confiable y cumplan con los estándares de calidad.
Ya sea en la electrónica de consumo, dispositivos médicos o maquinaria industrial, el ensamblaje de PCB es una parte fundamental de la fabricación moderna de electrónica. A medida que la tecnología continúa avanzando, los métodos y herramientas utilizados en el ensamblaje de PCB probablemente evolucionarán, cada vez más eficientes y precisos.
Al comprender los pasos involucrados en el ensamblaje de PCB, podemos obtener una apreciación más profunda por la complejidad y la precisión requeridas para crear los dispositivos en los que confiamos a diario.
