Visitas:0 Autor:Editor del sitio Hora de publicación: 2024-08-12 Origen:Sitio
En el ámbito de la fabricación electrónica, dos técnicas de ensamblaje destacadas han revolucionado la forma en que se producen los dispositivos electrónicos: la tecnología de montaje en superficie (SMT) y el paquete dual en línea (DIP). Estas tecnologías no sólo han transformado el proceso de fabricación sino que también han tenido un impacto significativo en la miniaturización, el rendimiento y la confiabilidad de los productos electrónicos.
Densidad alta: Permite colocar una mayor cantidad de componentes en un área más pequeña.
Automatización: El proceso está altamente automatizado, lo que reduce los costos laborales y mejora la eficiencia de la producción.
Velocidad: Los procesos SMT son significativamente más rápidos, lo cual es esencial para la producción en masa.
Fiabilidad: Los componentes montados en superficie ofrecen un mejor rendimiento térmico y un riesgo reducido de daños durante el montaje.
Objetivo: Aplique una cantidad precisa de soldadura en pasta en las almohadillas designadas de la PCB.
Equipo: Se utilizan impresoras de plantillas o impresoras de pantalla para garantizar una deposición precisa.
Proceso: La impresora utiliza una plantilla con aberturas que coinciden con los pads de los componentes. La pasta se extiende con una espátula sobre la plantilla, llenando las aberturas para crear los patrones requeridos en la PCB.

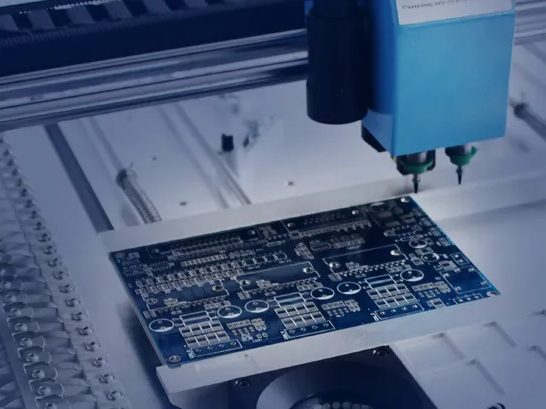

Objetivo: Coloque los componentes de montaje en superficie (SMC) sobre la pasta de soldadura impresa.
Equipo: Las máquinas de recogida y colocación son dispositivos automatizados que colocan componentes con precisión.
Proceso: La máquina utiliza una boquilla de vacío para recoger los componentes de sus alimentadores y colocarlos en la PCB, alineándolos con las almohadillas de pasta de soldadura.
Objetivo: Para derretir la pasta de soldadura, creando una unión sólida entre el componente y la PCB.
Equipo: Para este proceso térmico se utilizan hornos de reflujo con múltiples zonas de calentamiento.
Proceso: La PCB ingresa al horno de reflujo, que tiene un perfil de temperatura controlado. El calor activa la soldadura en pasta, haciendo que se derrita y fluya, creando una unión fuerte una vez que se enfría y solidifica.
Objetivo: Para verificar que los componentes estén colocados, orientados y soldados correctamente.
Equipo: Las máquinas AOI utilizan cámaras de alta resolución y software avanzado para la inspección.
Proceso: El AOI escanea la PCB y compara la unión de soldadura real y la ubicación de los componentes con los parámetros esperados. Identifica defectos como componentes faltantes, orientación incorrecta o puentes de soldadura.
Horneado de componentes y PCB: Este paso es crucial para eliminar la humedad que pudo haber sido absorbida por la PCB y los componentes durante el almacenamiento. Hornear ayuda a prevenir el choque térmico y posibles daños durante el proceso de reflujo.
Protección de electricidad estática: Los componentes SMT son sensibles a las descargas electrostáticas (ESD), que pueden causar daños o fallas. Es esencial implementar medidas adecuadas de protección ESD, como el uso de tapetes antiestáticos, muñequeras y garantizar un entorno controlado.
Parámetros de impresión de pasta de soldadura: Controlar los parámetros de impresión es vital para una deposición consistente de pasta de soldadura. Factores como el diseño de la plantilla, la presión de la espátula y la velocidad pueden afectar significativamente la calidad de la impresión de la soldadura en pasta.
Perfil de temperatura del horno de reflujo: El perfil de temperatura en el horno de reflujo es fundamental para lograr buenas uniones de soldadura. Por lo general, incluye zonas de precalentamiento, remojo, reflujo y enfriamiento. Cada zona debe controlarse cuidadosamente para evitar defectos como soldadura insuficiente, tombstoning o puentes de soldadura.
Inspección y pruebas: Después del proceso de reflujo, es importante realizar inspecciones visuales y pruebas funcionales para garantizar que los componentes estén colocados, soldados y funcionando correctamente según lo previsto.
Limpieza: La limpieza posterior a la soldadura ayuda a eliminar cualquier fundente residual u otros contaminantes que podrían causar problemas como corrosión o reducción de la conductividad eléctrica.
Recubrimiento de conformidad: La aplicación de un recubrimiento conformal puede proteger la PCB ensamblada de factores ambientales, mejorando la confiabilidad general y la longevidad del dispositivo electrónico.
Definición: DIP es un tipo de carcasa de componente electrónico que contiene un CI u otros dispositivos, con un cuerpo rectangular de plástico o cerámica con dos filas paralelas de clavijas o cables de conexión que sobresalen de los lados largos.
Estructura y principio: El paquete DIP consta de una placa portadora de chip, pines, una carcasa del paquete y una placa base. El chip se coloca en el centro, con pines soldados a ambos lados, formando una disposición de dos filas. La carcasa del paquete está hecha de plástico o metal para proteger el chip y los pines, y la placa base se utiliza para fijar la carcasa del paquete a la placa de circuito.
Rentabilidad: Los DIP son económicos de fabricar y comprar en comparación con paquetes más avanzados.
Tamaño compacto: Maximizan el uso del espacio de la PCB con su forma densa y rectangular.
Fácil montaje: Fácil de insertar y soldar manualmente en PCB.
Buena robustez: La carcasa duradera de plástico o cerámica protege los componentes internos contra daños.
Ampliamente estandarizado: El espaciado y las dimensiones estándar establecidos entre pasadores garantizan la compatibilidad.
Montaje de enchufe universal: Los enchufes permiten la intercambiabilidad y eliminan la necesidad de soldar.
Flexibilidad: Disponible con números de pines desde menos de 10 hasta 64 para adaptarse a muchas fichas.
Rendimiento térmico: El cuerpo de plástico o cerámica moldeado transfiere el calor adecuadamente.
Orientación visible: La muesca muestra la alineación DIP adecuada de un vistazo.
Creación de prototipos: Ideal para creación de prototipos, electrónica de pasatiempos y proyectos educativos debido al montaje mediante orificios pasantes y su menor costo.
Soporte heredado: Los DIP de repuesto mantienen equipos antiguos y sistemas informáticos clásicos.
Electrónica sencilla: Muchos circuitos integrados básicos, como los temporizadores 555 y los chips lógicos de la serie 7400, vienen en formato DIP.
Bricolaje y aficionados: Los aficionados a la electrónica suelen trabajar con componentes DIP y PCB con orificios pasantes.
El embalaje DIP proporciona un método de montaje sencillo a través de orificios, lo que lo hace accesible para proyectos electrónicos a pequeña escala y con fines educativos.
Su tamaño compacto y su disposición estandarizada de pines lo hacen adecuado para una amplia gama de dispositivos electrónicos, desde electrónica de consumo hasta aplicaciones industriales.
La construcción robusta de los paquetes DIP garantiza confiabilidad y durabilidad en sistemas electrónicos tradicionales donde es necesaria la protección física de los componentes.
Soldabilidad: Garantizar que la placa y los componentes tengan buena soldabilidad y estén libres de contaminación.
Temperatura de soldadura: Ajustar la temperatura de soldadura para evitar problemas como uniones de soldadura frías u oxidación de la soldadura debido al calor excesivo.
Altura de la ola: Ajustar correctamente la altura de la cresta para evitar defectos de soldadura.
Actividad de soldadura: Mejora de la actividad de la soldadura para garantizar una transferencia de calor efectiva y la eliminación de impurezas.
Importancia: ESD puede causar daños irreversibles a componentes electrónicos sensibles.
Mejores prácticas: Implementar entornos de trabajo seguros contra ESD, incluido el uso de muñequeras, batas y tapetes ESD. Capacitar al personal en técnicas de prevención de ESD.
Inspecciones de rutina: Inspeccione periódicamente el equipo en busca de desgaste para evitar mal funcionamiento durante la producción.
Mantenimiento: Llevar a cabo programas de mantenimiento preventivo para garantizar que el equipo funcione al máximo rendimiento.
Gestión de temperatura: Supervise y controle las temperaturas de soldadura para evitar daños térmicos a los componentes o PCB.
Técnicas de inspección: Utilice inspecciones visuales, inspecciones por rayos X y sistemas de inspección óptica automatizada (AOI) para detectar defectos de soldadura, como juntas frías, puentes de soldadura o filetes insuficientes.
Guarnición: Las operaciones posteriores a la soldadura pueden incluir el recorte del exceso de cables para garantizar un ajuste adecuado y reducir el riesgo de cortocircuitos.
Limpieza: Limpie las PCB ensambladas para eliminar los residuos de fundente, que pueden afectar el rendimiento y la confiabilidad del dispositivo electrónico.
Pruebas: Realice ICT para verificar la funcionalidad eléctrica de las uniones soldadas y de la PCB en su conjunto, asegurándose de que no haya aperturas, cortocircuitos o componentes incorrectos.
Inserción manual: Inserte con cuidado los componentes DIP en la PCB, asegurando la orientación y alineación correctas.
Soldadura por ola: Pase la PCB a través de una ola de soldadura fundida para establecer conexiones mecánicas y eléctricas.
Enfriamiento: Deje que la soldadura se enfríe y solidifique, formando uniones estables.
Inspección y Control de Calidad: Realizar inspecciones exhaustivas para identificar y rectificar cualquier defecto.
Miniaturización: Los componentes SMT son significativamente más pequeños, lo que permite diseños de dispositivos más compactos.
Automatización: SMT se adapta bien a los procesos de ensamblaje automatizados, lo que aumenta la eficiencia de la producción.
Rentabilidad: Debido a la automatización, el costo de producción es generalmente menor, especialmente para la producción de gran volumen.
Actuación: SMT puede admitir frecuencias más altas y ofrecer un mejor rendimiento eléctrico.
Costo del equipo: La inversión inicial en equipos SMT, como máquinas de recogida y colocación y hornos de reflujo, puede ser elevada.
Dificultad de inspección: Los componentes pequeños son más difíciles de inspeccionar y el equipo especializado para la inspección puede resultar costoso.
Susceptibilidad al daño: Los componentes más pequeños son más propensos a sufrir daños debido a la electricidad estática o al manejo brusco.
Fiabilidad: Los componentes DIP proporcionan una fuerte conexión mecánica, lo que los hace confiables para aplicaciones con estrés físico.
Económico para lotes pequeños: DIP puede ser más rentable para la producción de bajo volumen debido a que depende menos de equipos costosos.
Reparación fácil: Los componentes se pueden reemplazar más fácilmente si fallan, ya que se insertan en la placa.
Consumo de espacio: Los componentes DIP son generalmente más grandes, lo que da lugar a placas de circuito más grandes.
Montaje Manual: El montaje del DIP suele ser más manual, lo que puede llevar mucho tiempo y ser menos eficiente.
Miniaturización limitada: No apto para aplicaciones de alta densidad debido a limitaciones de tamaño físico.
Electrónica de Consumo: SMT se utiliza ampliamente en teléfonos inteligentes, tabletas y computadoras portátiles por sus diseños compactos y livianos. La miniaturización habilitada por SMT permite dispositivos elegantes y portátiles.
Electrónica automotriz: SMT encuentra aplicación en unidades de control de motores, sistemas de información y entretenimiento y sistemas avanzados de asistencia al conductor (ADAS) debido a su confiabilidad y rendimiento en espacios compactos.
Dispositivos médicos: Los componentes SMT miniaturizados y confiables son ideales para equipos médicos como marcapasos, desfibriladores y dispositivos de diagnóstico donde la precisión y la seguridad son fundamentales.
Equipos industriales: Los sistemas de automatización industrial, la robótica y la electrónica de potencia se benefician de la eficiencia y la compacidad de los componentes SMT.
Telecomunicación: La infraestructura de telecomunicaciones, incluidas estaciones base, enrutadores y equipos de redes ópticas, depende de SMT para la transmisión de señales de alta velocidad y circuitos densos.
Creación de prototipos y electrónica de hobby: Los componentes DIP son ideales para la creación de prototipos y proyectos de pasatiempos debido a su facilidad de montaje y ajuste manual. Permiten cambios rápidos y depuración, como se menciona en el artículo de CUI Devices 322.
Soporte heredado: Los interruptores DIP se utilizan para mantener equipos antiguos y sistemas informáticos clásicos, lo que proporciona una solución confiable y probada para aplicaciones heredadas.
Electrónica sencilla: Los circuitos integrados básicos, como los temporizadores 555 y los chips lógicos de la serie 7400, suelen venir en formato DIP, lo que los hace accesibles para una amplia gama de dispositivos electrónicos simples.
Educación y formación: Los interruptores DIP se utilizan en entornos educativos para enseñar los fundamentos de circuitos y ensamblaje de PCB, ya que brindan un enfoque práctico para aprender electrónica.
Configuración y Control: Los interruptores DIP se utilizan en diversas aplicaciones para configurar y controlar diferentes ajustes, como la dirección de un microcontrolador o la selección de diferentes fuentes de alimentación para redundancia.
Miniaturización: Hay un impulso continuo hacia la reducción del tamaño de los componentes electrónicos. Por ejemplo, el uso de paquetes 01005 (Imperial) es cada vez más frecuente a pesar de los desafíos en los procesos de producción, ya que ofrecen importantes ahorros de área en comparación con componentes más grandes como 0402 y 0201. 344.
Tecnología de tono fino: La industria está avanzando hacia pasos más finos para los componentes activos, con el paso de 0,3 mm ganando popularidad sobre el paso convencional de 0,4 mm. Este cambio requiere un diseño cuidadoso de la PCB y puede requerir un proceso de inmersión para una calidad óptima del ensamblaje. 344.
Materiales avanzados: El desarrollo de nuevos materiales, como sustratos orgánicos y polímeros de cristal líquido (LCP), está permitiendo una mayor miniaturización manteniendo al mismo tiempo el rendimiento eléctrico y la confiabilidad. 335.
Integración 3D: Técnicas como Paquete sobre Paquete (PoP) y vías a través de silicio (TSV) permiten la integración tridimensional de componentes, lo cual es crucial para diseños compactos. 335.
Técnicas híbridas: Combinar SMT y DIP en la misma PCB es cada vez más común, aprovechando las ventajas de ambos para el ensamblaje de alta densidad y la robustez mecánica. 334.
Interconexiones de alta densidad: Se espera que la industria vea más avances en las tecnologías de interconexión de alta densidad, con un enfoque en reducir el espacio entre componentes para lograr diseños aún más compactos. 344.
Evolución SMT: Es probable que los desarrollos futuros en SMT incluyan mejoras en la automatización y el ensamblaje de precisión, atendiendo a las demandas de los dispositivos IoT y la tecnología portátil. 342.
Innovaciones DIP: A pesar del auge de SMT, se espera que DIP vea innovaciones en técnicas de ensamblaje automatizadas y el uso de nuevos materiales que podrían hacerlo más competitivo en aplicaciones específicas. 334.
Sostenibilidad: Existe una tendencia creciente hacia materiales y procesos de fabricación respetuosos con el medio ambiente, lo que podría influir en el desarrollo de componentes y procesos tanto SMT como DIP. 334.
Personalización y flexibilidad: A medida que el mercado exige productos electrónicos más personalizados y flexibles, la capacidad de personalizar componentes y procesos SMT y DIP será cada vez más importante. 339.
