La deformación de las placas de circuito impreso (PCB) es un problema común pero crítico en la fabricación de productos electrónicos. Puede afectar gravemente la calidad y confiabilidad del producto. Los PCB deformados provocan desalineaciones, defectos de soldadura y estrés mecánico a largo plazo.
En este artículo, exploraremos las causas de la deformación de la PCB, cómo prevenirla y cómo solucionarla si ocurre.
La deformación de una PCB se refiere a la flexión o torsión de una placa de circuito impreso, lo que hace que se desvíe de su forma plana original. Los PCB deformados pueden provocar una desalineación durante el proceso de ensamblaje y provocar defectos importantes en el producto final. Comprender los diferentes tipos de deformación es importante para reconocer el problema a tiempo y tomar medidas correctivas.
La deformación de la PCB ocurre cuando la placa experimenta tensión durante su proceso de fabricación, lo que hace que pierda su planitud. Los signos comunes de deformación de una PCB incluyen bordes visibles doblados, torcidos o levantados cuando se colocan sobre una superficie plana. También puede manifestarse como una superficie irregular del tablero, lo que puede afectar la precisión de las máquinas de ensamblaje automatizadas, como los sistemas de recogida y colocación.
Hay dos tipos principales de deformación de PCB: curvatura y torsión. La curvatura ocurre cuando la tabla se curva a lo largo o ancho, creando una forma cóncava o convexa. Torcer, por otro lado, implica que la tabla se gire a lo largo de su diagonal, lo que a menudo hace que un lado se levante más que el otro. Ambos tipos de deformación pueden causar problemas de alineación durante el ensamblaje y la soldadura.
Comprender las causas de la deformación de las PCB es esencial para identificar soluciones efectivas. El proceso de deformación se puede atribuir a varios factores, incluida la elección de materiales, procesos de fabricación y defectos de diseño.
Una de las principales causas de la deformación de las PCB es la falta de coincidencia entre los materiales utilizados en la construcción de la placa. Una PCB normalmente consta de varias capas de cobre, resina y otros materiales, cada una con diferentes coeficientes de expansión térmica (CTE). Cuando estos materiales se expanden a diferentes velocidades bajo el calor, se acumula tensión dentro de las capas, lo que provoca deformaciones. Garantizar que los materiales utilizados en la PCB sean compatibles entre sí y tengan valores CTE similares es crucial para minimizar el riesgo de deformación.
El estrés térmico ocurre cuando la PCB sufre fluctuaciones de temperatura durante procesos de fabricación como soldadura y laminación. Las altas temperaturas, especialmente durante la soldadura por reflujo, hacen que la PCB se expanda. Si la placa no se calienta de manera uniforme, la expansión diferencial entre diferentes áreas de la PCB puede provocar deformaciones. Esta tensión puede acumularse con el tiempo, especialmente en los PCB multicapa.
La distribución desigual del cobre en la PCB también puede contribuir a la deformación. Las capas de cobre en la PCB se expanden a diferentes velocidades dependiendo de la cantidad de cobre presente. Cuando hay desequilibrios, como que un lado de la PCB tenga más cobre que el otro, se produce una expansión desigual y hace que la placa se doble. De manera similar, los componentes pesados colocados asimétricamente en el tablero pueden causar una distribución desigual de la tensión, exacerbando el problema de deformación.

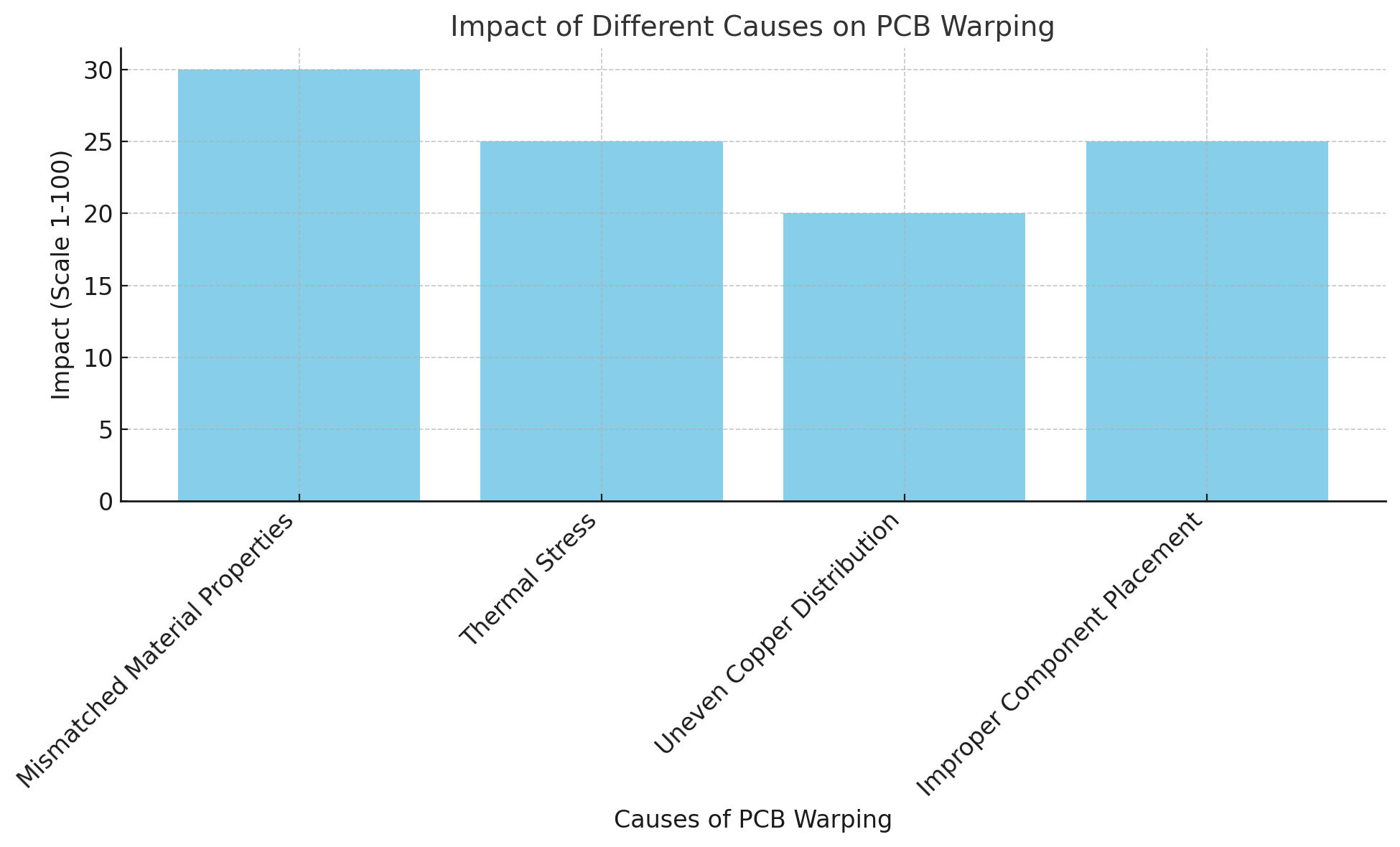

Causa | Descripción |
Propiedades de materiales no coincidentes | Diferentes valores del coeficiente de expansión térmica (CTE) provocan tensión interna. |
Estrés térmico | Las variaciones de temperatura durante la producción, como la soldadura o la laminación, provocan deformaciones. |
Distribución desigual del cobre | La cobertura desigual de cobre provoca una expansión térmica desequilibrada, lo que provoca deformaciones. |
Colocación inadecuada de los componentes | La distribución desigual del peso o la concentración de componentes pueden provocar deformaciones localizadas. |
El proceso de fabricación de PCB juega un papel fundamental a la hora de determinar si la placa se deformará o no. Los pasos clave del proceso de fabricación, como la soldadura, la laminación y el prensado, deben controlarse cuidadosamente para evitar deformaciones.
Un control inadecuado de la temperatura durante la soldadura puede provocar deformaciones en la PCB. Durante la soldadura por reflujo, la PCB se somete a altas temperaturas, lo que provoca que los materiales se expandan. Si el proceso de calentamiento no es uniforme o si la PCB se somete a cambios rápidos de temperatura, puede provocar una expansión térmica desigual y provocar deformaciones. Es esencial utilizar perfiles de temperatura controlados durante la soldadura por reflujo para evitar el estrés térmico.
La laminación implica unir capas de PCB bajo calor y presión. Si la presión no se aplica uniformemente o si la temperatura no se controla cuidadosamente durante el proceso de laminación, el tablero puede deformarse. Una presión desigual durante el prensado puede provocar tensiones internas que provoquen deformaciones, especialmente en tableros multicapa.
Si bien es casi imposible prevenir todos los casos de deformación de PCB, existen varias estrategias que los fabricantes pueden implementar para minimizar el riesgo. El diseño, la selección de materiales y el control del proceso adecuados son clave para reducir la probabilidad de deformaciones.
Una PCB bien diseñada puede reducir significativamente el riesgo de deformación. Garantizar una distribución equilibrada del cobre en todos los ámbitos es crucial. Los diseñadores también deben prestar atención a la acumulación de capas de PCB multicapa. Un apilamiento simétrico minimiza las tensiones internas que pueden provocar deformaciones. Además, los diseñadores deben evitar colocar componentes pesados en un lado del tablero, ya que esto puede crear un desequilibrio que provoque flexión.
Elegir los materiales adecuados es fundamental para evitar deformaciones. Los materiales con alta TG (temperatura de transición vítrea) tienden a tener más estabilidad térmica, lo que reduce el riesgo de deformación durante los procesos de alta temperatura. Además, la selección de materiales con propiedades de expansión térmica compatibles garantiza que las diferentes capas de la PCB se expandan y contraigan a velocidades similares, lo que reduce la tensión interna.
Durante el proceso de fabricación, es esencial controlar los gradientes de temperatura y aplicar una presión constante. Por ejemplo, durante la laminación, aplicar presión y temperatura uniformes ayuda a garantizar un curado uniforme de los materiales, lo que reduce las posibilidades de deformación. De manera similar, en el proceso de reflujo, asegurar cambios de temperatura graduales y controlados evita expansiones repentinas que provoquen deformaciones.
Método de prevención | Explicación |
Optimizar el diseño de PCB | Garantice una distribución equilibrada del cobre y simetría de capas para reducir el riesgo de deformación. |
Mejores prácticas de selección de materiales | Elija materiales con propiedades estables de expansión térmica para evitar la deformación. |
Control de temperatura y presión | Administre los gradientes térmicos y garantice una presión uniforme durante los procesos de producción. |
Detectar la deformación de la PCB en las primeras etapas del proceso de fabricación es crucial para minimizar los defectos. Hay varios métodos disponibles para medir la deformación en los PCB, que van desde simples inspecciones manuales hasta sistemas automatizados más avanzados.
El método más sencillo para detectar la deformación de la PCB es colocar la placa sobre una superficie plana e inspeccionarla visualmente para detectar irregularidades. También se puede utilizar una regla o regla para comprobar si hay espacios o irregularidades en la superficie. Sin embargo, es posible que este método no detecte deformaciones pequeñas o sutiles.
Para mediciones más precisas, se pueden utilizar sistemas automatizados como la inspección óptica automática (AOI) y el escaneo 3D. Estos sistemas pueden detectar incluso pequeñas desviaciones de la planitud y proporcionar información detallada sobre el alcance de la deformación. Los sistemas AOI utilizan cámaras y sensores para analizar la superficie de la PCB, mientras que el escaneo 3D crea un modelo digital de la placa para detectar imprecisiones dimensionales.
Método | Herramientas/Explicación |
Inspección visual | Verifique si hay curvas visibles o bordes levantados colocando la PCB sobre una superficie plana. |
Prueba de regla o regla | Utilice una regla o regla para comprobar si hay espacios o superficies irregulares. |
Inspección automatizada (AOI, escaneo 3D) | Utilice sistemas avanzados como AOI o escaneo 3D para realizar mediciones precisas. |
Si bien algunas deformaciones menores se pueden corregir, los PCB muy deformados a menudo no se pueden reparar y deben desecharse. Sin embargo, existen varios métodos disponibles para reparar pequeñas deformaciones.
Si la deformación es menor, a veces se puede corregir volviendo a hornear y prensando en frío. Volver a hornear implica calentar la PCB a una temperatura específica para liberar la humedad atrapada y permitir que el material se relaje. Luego se utiliza el prensado en frío para aplicar una presión uniforme y aplanar la tabla.
Si la deformación es demasiado grave para corregirla o si el tablero no cumple con los estándares de planitud requeridos, se debe desechar. Según los estándares IPC-A-600, una PCB no debe deformarse más del 0,75% de su longitud y, si se excede este umbral, la placa debe desecharse.
Método de reparación | Cuando usar | Herramientas necesarias |
Vuelva a hornear la PCB | Para deformaciones inducidas por la humedad | Horno |
Prensado en frío | Después de volver a hornear para enfriar la PCB de manera uniforme | prensa plana |
Aplanamiento manual | Para deformaciones menores, presione suavemente con la mano. | Superficie plana, manos |
Reemplazar PCB severamente deformados | Si la deformación no se puede solucionar mediante otros métodos | Ninguno |
La deformación de PCB puede generar importantes implicaciones de costos para los fabricantes, afectando la eficiencia de la producción y la calidad del producto.
Los PCB deformados pueden aumentar los costos de fabricación debido a la necesidad de reelaboración o desguace. La mano de obra y los materiales adicionales necesarios para reparar los tableros deformados pueden acumularse rápidamente y afectar el presupuesto general de producción. Además, el coste de los retrasos y el aumento de los tiempos de inspección pueden aumentar aún más los gastos.
Es más probable que los PCB deformados experimenten problemas de confiabilidad con el tiempo. La deformación puede provocar tensión mecánica en los componentes y las uniones soldadas, lo que podría provocar fallas en el campo. Esto puede dar lugar a mayores reclamaciones de garantía, devoluciones y daños a la reputación del fabricante.
Comprender las causas y los métodos de prevención de la deformación de las PCB es vital para garantizar la calidad y confiabilidad del producto. Al optimizar el diseño de PCB, seleccionar los materiales adecuados y controlar el proceso de fabricación, los fabricantes pueden minimizar los riesgos de deformación. Las inspecciones periódicas y la detección precisa permiten acciones correctivas tempranas. Evitar la deformación no sólo reduce los costos de producción sino que también garantiza altos estándares de calidad.
Los fabricantes deben revisar sus procesos de diseño y producción, asegurando que se sigan las mejores prácticas para evitar defectos costosos y mejorar la confiabilidad del producto. Para empresas como Ruomei Electronic , la adopción de estas prácticas garantiza un rendimiento óptimo y una calidad duradera del producto.
R: La deformación de la PCB puede ocurrir debido a propiedades no coincidentes del material, estrés térmico durante la producción, distribución desigual del cobre o colocación inadecuada de los componentes.
R: Para evitar la deformación de la PCB, optimice el diseño de su PCB, seleccione los materiales adecuados y controle la temperatura y la presión durante la fabricación.
R: Las deformaciones menores de los PCB a veces se pueden solucionar volviendo a hornear o prensando en frío, pero los PCB muy deformados deben desecharse para mantener la calidad.
R: Puede medir la deformación de la PCB mediante inspección visual, reglas, reglas o herramientas avanzadas como la inspección óptica automática (AOI).
R: La elección de materiales con propiedades de expansión térmica estables garantiza que los PCB puedan resistir el calor sin deformarse, lo que mejora la confiabilidad del producto.
