Los conjuntos de placas de circuito impreso (PCBA) están en el corazón de cada dispositivo electrónico moderno y conectan los componentes que hacen que la tecnología funcione. Sin embargo, incluso los errores de diseño menores pueden provocar costosos retrasos o fallos del producto. Los errores de diseño de PCBA, si no se abordan, pueden afectar gravemente el rendimiento y los plazos de fabricación.
En este artículo, lo guiaremos a través de siete errores de diseño que a menudo provocan fallas en la PCBA. Aprenderá cómo identificar y solucionar estos problemas para garantizar diseños más confiables y eficientes.

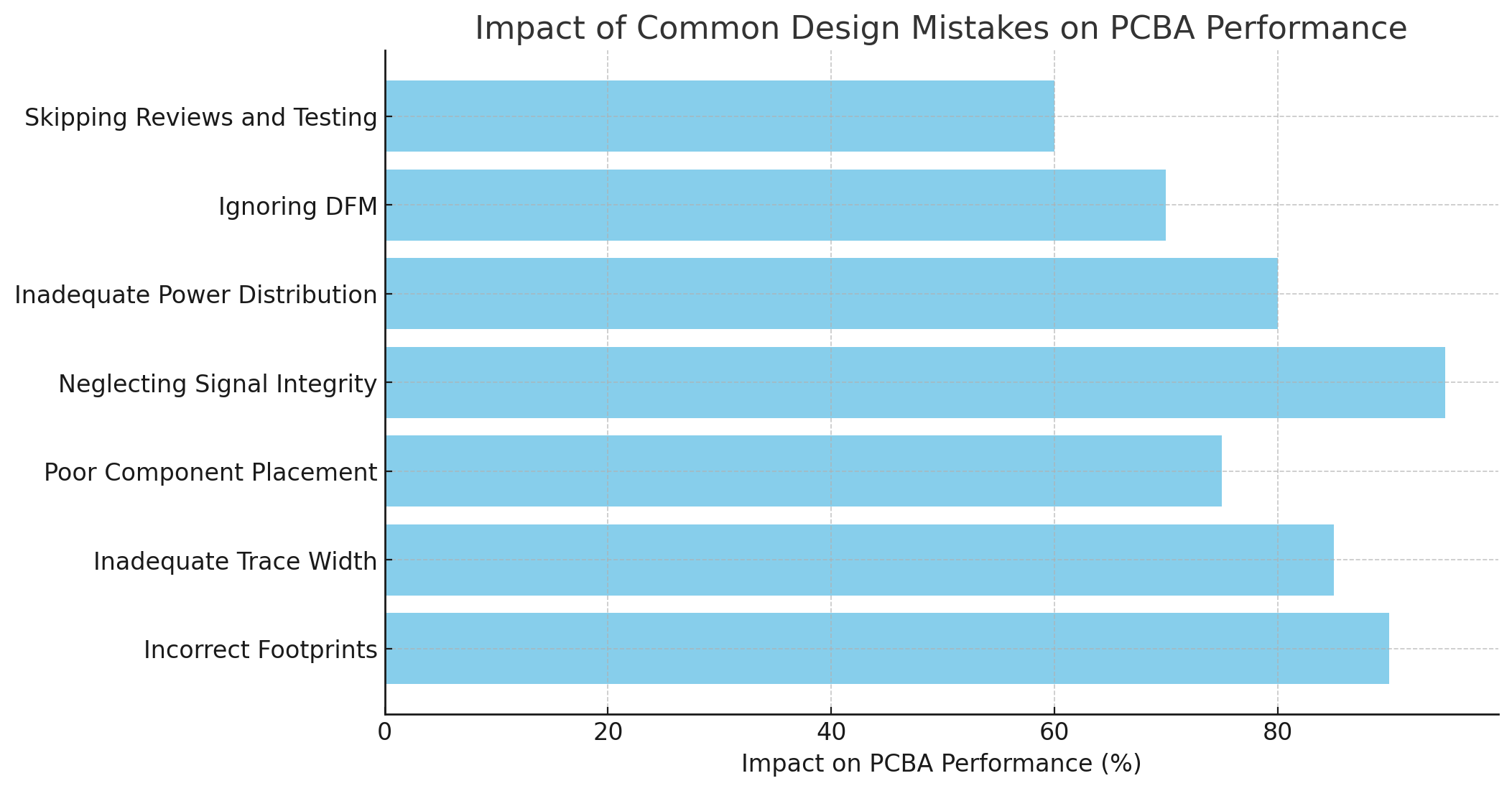

Error de diseño | Impacto en el rendimiento de PCBA | Solución |
Huellas incorrectas | Desalineación de componentes, uniones de soldadura deficientes. | Verificar huellas con datos del fabricante. |
Ancho de seguimiento inadecuado | Sobrecalentamiento, falla eléctrica e interferencia de señal. | Utilice calculadoras de ancho de traza y herramientas de diseño adecuadas |
Mala colocación de componentes | Degradación de la señal, mayor longitud de traza, problemas térmicos | Coloque los componentes para minimizar la longitud de los rastros y la acumulación de calor. |
Descuidar la integridad de la señal | Corrupción de datos, mal funcionamiento del sistema. | Implementar técnicas adecuadas de enrutamiento y conexión a tierra. |
Distribución de energía inadecuada | Caídas de tensión, funcionamiento inestable, ruido. | Coloque condensadores de desacoplamiento cerca de los pines de alimentación y utilice planos de alimentación. |
Ignorando DFM | Aumento de los costes de producción, dificultades de fabricación. | Siga las pautas de DFM y colabore con los fabricantes |
Saltarse revisiones y pruebas | Errores no detectados, confiabilidad reducida | Realizar revisiones exhaustivas de diseño y pruebas en el mundo real. |
En el diseño de PCB, la huella se refiere a la disposición de un componente en la placa, incluidas sus almohadillas, formas y espaciado. Garantiza que el componente se pueda colocar y soldar correctamente en la placa. Un error común es utilizar una huella incorrecta, lo que puede provocar componentes desalineados o problemas de soldadura. La huella correcta es esencial para garantizar que el componente encaje correctamente, que las almohadillas estén alineadas y que se realicen conexiones eléctricas confiables.
Las huellas incorrectas son uno de los errores más frecuentes en el diseño de PCBA. Los diseñadores pueden utilizar una huella estándar de una biblioteca, asumiendo que funcionará para todos los componentes, pero esto puede generar errores. Si el tamaño de la huella es incorrecto, puede provocar que los componentes se desalineen durante el ensamblaje. Esto da como resultado uniones de soldadura deficientes y posibles fallas en el producto final. Por ejemplo, si el espacio que ocupa un componente es demasiado pequeño, es posible que las almohadillas no se alineen con los cables del componente, lo que provocará problemas de soldadura o daños a la pieza.
Para evitar errores de huella, verifique siempre las dimensiones de la huella con la hoja de datos del componente. Muchos fabricantes de componentes ofrecen huellas recomendadas que se adaptan a sus productos. Si utiliza un componente de una biblioteca, asegúrese de que el espacio coincida con las especificaciones del fabricante. El uso de estas huellas preaprobadas reduce el riesgo de errores. Además, una revisión del diseño, en la que un segundo par de ojos comprueba la alineación de la huella, puede ayudar a detectar errores antes de la producción.
Las herramientas CAD modernas, como Altium Designer o Eagle, ofrecen bibliotecas de huellas y herramientas de verificación de huellas. Estas herramientas señalan automáticamente las discrepancias entre la hoja de datos del componente y la huella en su diseño. El uso de dicho software garantiza que el diseño coincida con las especificaciones del fabricante y minimiza los errores.

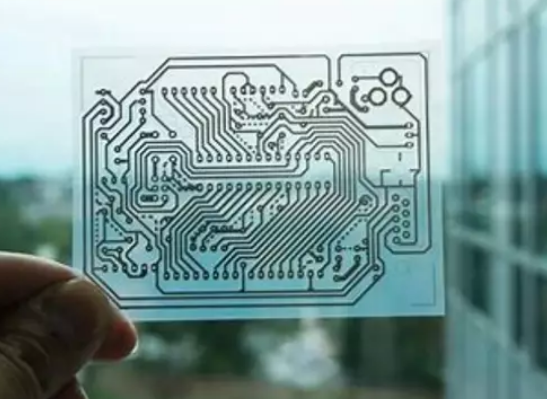

En el diseño de PCB, el ancho de la traza es crucial para transportar corriente entre los componentes. Si el ancho de la pista es demasiado estrecho para la corriente, puede sobrecalentarse y provocar una falla en la placa. Por el contrario, si la pista es demasiado ancha, puede desperdiciar espacio y aumentar los costes de fabricación. Calcular el ancho de traza correcto es esencial para garantizar que el rendimiento de la placa sea óptimo y que la corriente fluya de forma segura a través de la PCB sin causar problemas térmicos.
El uso de pistas demasiado estrechas puede provocar un sobrecalentamiento, ya que es posible que no puedan transportar la corriente requerida. Esto puede provocar fallos en la placa y daños potencialmente permanentes a los componentes. Por otro lado, las pistas que son demasiado anchas desperdician un espacio valioso y pueden hacer que la PCB sea innecesariamente grande y más costosa de fabricar. Es importante lograr el equilibrio adecuado en el ancho de la traza para diseños funcionales y rentables.
Para calcular el ancho de traza adecuado, hay herramientas disponibles en línea como IPC-2221 y calculadoras de ancho de traza. Estas herramientas utilizan factores como la corriente, el espesor del cobre y el aumento de temperatura permitido para determinar el ancho de traza óptimo. Por ejemplo, una corriente de 1 A en una PCB de cobre de 1 oz puede requerir un ancho de traza de 0,5 mm, pero una corriente más alta requiere trazas proporcionalmente más anchas. Garantizar anchos de traza precisos evitará el sobrecalentamiento y la pérdida de energía.
Además del ancho de la traza, el espacio entre las trazas es igualmente importante. Si las pistas se colocan demasiado juntas, se pueden provocar cortocircuitos o diafonía, lo que podría provocar fallos de funcionamiento del sistema. El espaciado adecuado garantiza que las señales no se vean comprometidas y evita interferencias eléctricas. Un error común es subestimar el espacio mínimo entre trazas, lo que puede ser perjudicial para la integridad general de la PCB.
La ubicación de los componentes es un factor crítico en el diseño de PCB. Colocar componentes en ubicaciones incorrectas puede degradar la calidad de la señal y afectar el rendimiento de la placa. Por ejemplo, colocar componentes que manejan señales de alta frecuencia muy separados puede generar trazas más largas, lo que puede introducir ruido o retrasos en la señal. La ubicación adecuada minimiza la longitud de las trazas y garantiza que las señales viajen de manera eficiente con una interferencia mínima.
La gestión térmica es otro aspecto esencial de la colocación de componentes. Los componentes que generan calor, como reguladores de potencia o procesadores, deben estar espaciados para permitir la disipación del calor. Si los componentes que producen calor se colocan demasiado cerca unos de otros, se puede provocar un sobrecalentamiento localizado y daños a la PCB y a los componentes. El uso de vías térmicas, disipadores de calor y componentes distribuidos en todos los ámbitos puede ayudar a gestionar el calor de forma más eficaz.
Para optimizar la ubicación de los componentes, agrupe los componentes relacionados uno cerca del otro. Por ejemplo, mantenga los condensadores cerca de los componentes que desacoplan para reducir la longitud de las trazas. De manera similar, los componentes de alta velocidad deben colocarse cerca unos de otros para minimizar la longitud de las trazas y mejorar la integridad de la señal. El uso de herramientas de colocación automática en el software CAD puede acelerar este proceso, pero aún es necesaria una revisión manual para garantizar que la colocación sea óptima.
La integridad de la señal se refiere a la preservación de la señal mientras viaja a través de las pistas de PCB. Problemas como la reflexión de la señal, el ruido y la diafonía pueden afectar significativamente el rendimiento de los circuitos de alta velocidad. Una integridad deficiente de la señal puede provocar corrupción de datos, mal funcionamiento del sistema e incluso fallas totales de la placa en aplicaciones críticas.
Los problemas de integridad de la señal a menudo surgen de un enrutamiento inadecuado de señales de alta velocidad, una conexión a tierra inadecuada o el uso de impedancias de traza no coincidentes. Por ejemplo, el enrutamiento de las pistas en ángulos de 90 grados puede provocar reflejos de la señal, mientras que una conexión a tierra deficiente puede aumentar la susceptibilidad a las interferencias electromagnéticas (EMI). Para mantener la integridad de la señal, es esencial utilizar técnicas de enrutamiento adecuadas y garantizar que el plano de tierra proporcione una ruta de retorno de baja impedancia.
Para evitar problemas de integridad de la señal, mantenga el control de la impedancia calculando el ancho de traza correcto y asegurándose de que coincida con la impedancia requerida. Además, utilice planos de tierra continuos y minimice el uso de vías en rutas de señales de alta velocidad. Mantenga los trazos cortos y rectos y evite los ángulos de 90 grados. Estas prácticas minimizarán el ruido y mejorarán la confiabilidad de las señales de alta velocidad.
Una red de distribución de energía (PDN) bien diseñada garantiza un funcionamiento estable al proporcionar energía limpia y constante a todos los componentes. Un mal diseño de PDN puede provocar caídas de voltaje, ruido y funcionamiento inestable. Componentes como los condensadores de desacoplamiento son esenciales para filtrar el ruido de alta frecuencia y estabilizar la fuente de alimentación. Si no se colocan correctamente, la placa puede experimentar un comportamiento errático o fallar por completo.
Uno de los errores más comunes en la distribución de energía es colocar los condensadores de desacoplamiento demasiado lejos de los pines de alimentación de los componentes. Esto reduce su eficacia para filtrar el ruido de alta frecuencia. Del mismo modo, planos de potencia inadecuados o trazas demasiado estrechas para la corriente pueden provocar caídas de tensión e inestabilidad.
Para diseñar un PDN eficaz, coloque los condensadores de desacoplamiento lo más cerca posible de los pines de alimentación de los componentes. Utilice varios condensadores con diferentes valores para filtrar una amplia gama de frecuencias. Además, diseñe líneas de energía amplias o utilice planos de energía para garantizar que la corriente fluya de manera fluida y eficiente. Esto reducirá las caídas de voltaje y garantizará una distribución de energía estable.
El diseño para la fabricabilidad (DFM) se refiere al diseño de PCB teniendo en cuenta los procesos de fabricación para reducir los costos de producción y evitar errores. Ignorar el DFM puede generar costosos problemas de producción, como dificultades de ensamblaje o defectos que requieran reelaboración. Cumplir con los principios de DFM garantiza que el diseño se pueda fabricar de manera fácil y eficiente, ahorrando tiempo y dinero.
Los errores típicos de DFM incluyen una separación insuficiente entre el cobre y el borde, lo que puede exponer el cobre durante la despanelización de la placa, o el uso de vías demasiado cerca de las almohadillas de los componentes, lo que provoca puentes de soldadura. Estos errores pueden provocar retrasos en la producción y aumentar los costos de fabricación.
Para evitar problemas de DFM, siga la lista de verificación de DFM de su fabricante y realice verificaciones de DFM al principio del proceso de diseño. Colabore con el fabricante de PCB para garantizar que su diseño se alinee con sus capacidades de fabricación. Esto puede ayudar a evitar problemas comunes como anillos anulares insuficientes o tamaños de broca pequeños que podrían obstaculizar la producción.
Incluso los diseñadores de PCB experimentados pueden pasar por alto problemas en el diseño. Una revisión exhaustiva del diseño puede detectar estos errores a tiempo, evitando costosas revisiones posteriores. Hacer que colegas o ingenieros externos revisen el diseño garantiza que no se pasen por alto errores críticos.
Las revisiones de diseño pueden ayudar a detectar errores comunes, como ubicaciones de vía incorrectas, alineación deficiente de los componentes o problemas de gestión térmica que se pasan por alto. Estos errores pueden tener graves consecuencias en la funcionalidad o capacidad de fabricación de la placa.
Una vez que se completa el diseño, es esencial probar los prototipos en condiciones del mundo real. El uso de herramientas de prueba como osciloscopios y multímetros puede ayudar a identificar posibles problemas con la PCB. Someter los prototipos a pruebas de estrés, como pruebas de vibración y ciclos térmicos, garantiza que la placa funcionará de manera confiable en la aplicación prevista.
Al evitar errores comunes en el diseño de PCB, como huellas incorrectas y anchos de traza inadecuados, puede garantizar PCB confiables y fabricables. La ubicación adecuada de los componentes, la integridad de la señal y la distribución de energía son clave para lograr diseños de alta calidad. Seguir las pautas de la industria y colaborar con los fabricantes ayuda a mitigar estos problemas.
En Ruomei Electronic , ofrecemos soluciones PCBA de alta calidad que garantizan un rendimiento y confiabilidad óptimos, ayudando a las empresas a reducir costos y mejorar la eficiencia de los productos.
