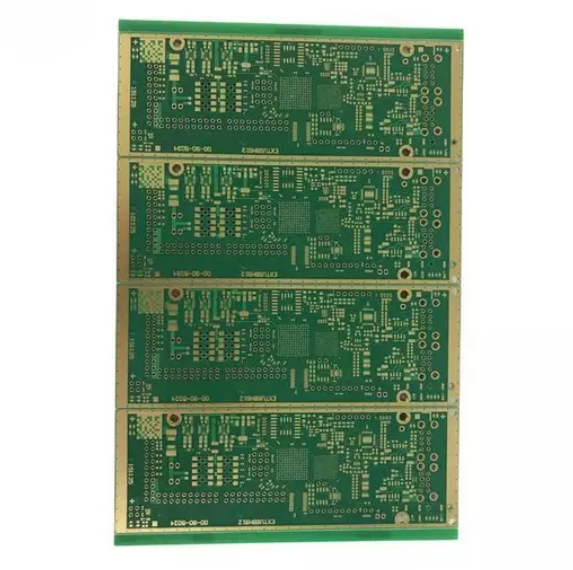

En la fabricación de productos electrónicos, las pruebas de PCBA son cruciales para garantizar que las placas de circuito y sus componentes funcionen según lo previsto. La detección temprana de defectos ayuda a reducir los costos de producción, prevenir fallas y mantener la calidad del producto. Este artículo compara varios métodos de prueba de PCBA, destacando sus fortalezas y debilidades. Al comprender estos métodos, los fabricantes pueden seleccionar la estrategia de prueba adecuada para optimizar la eficiencia de la producción y la confiabilidad del producto.
Las pruebas de PCBA implican verificar el rendimiento eléctrico y mecánico de los conjuntos de placas de circuito impreso (PCBA). El objetivo es identificar defectos en la placa y sus componentes para garantizar que la placa funcione correctamente y cumpla con las especificaciones de diseño. Este proceso de prueba incluye varios métodos, cada uno diseñado para detectar tipos específicos de fallas, como fallas de componentes, problemas de soldadura o problemas de conectividad.
Sin las pruebas de PCBA, los defectos pueden pasar desapercibidos, lo que provoca que los productos funcionen mal o sean costosas retiradas del mercado. Las pruebas garantizan que cada placa funcione según lo previsto, evitando problemas que podrían afectar el rendimiento del producto en condiciones del mundo real. Además, ayuda a evitar retrabajos, reduce las tasas de desperdicio y mejora los plazos de producción, lo que en última instancia mejora la eficiencia de fabricación.
Las pruebas en circuito (TIC) son uno de los métodos más utilizados para verificar la funcionalidad de componentes individuales en una PCB. Utiliza un dispositivo personalizado, a menudo denominado 'lecho de clavos', para probar el rendimiento eléctrico de cada componente. Las TIC son ideales para producciones de gran volumen debido a su velocidad y alta cobertura de fallas. Sin embargo, el costo de instalación inicial de accesorios personalizados puede ser significativo. Si bien las TIC destacan en la detección de problemas eléctricos como circuitos abiertos, cortocircuitos y valores incorrectos de los componentes, no pueden identificar ciertos defectos mecánicos ni evaluar el rendimiento general de la placa en condiciones del mundo real.
Las pruebas funcionales (FCT) prueban la placa completa simulando condiciones de funcionamiento del mundo real. A diferencia de las TIC, que se centran en componentes individuales, FCT evalúa el desempeño general del tablero, asegurando que funcione como se espera en su aplicación final. Este método es particularmente útil para verificar problemas a nivel del sistema, como errores lógicos o problemas de interfaz. Sin embargo, FCT requiere más tiempo que ICT y requiere dispositivos de prueba personalizados, lo que lo hace menos adecuado para producción de gran volumen. Se utiliza más comúnmente para la validación del producto final o para tiradas de producción de bajo volumen.
Flying Probe Testing es una alternativa más flexible y rentable a las TIC. Utiliza sondas robóticas para hacer contacto con los puntos de prueba de la placa, probando el rendimiento eléctrico de la placa sin la necesidad de un accesorio personalizado. Este método es ideal para prototipos, lotes pequeños o diseños con cambios frecuentes. Si bien las pruebas con sondas voladoras son más lentas que las TIC y pueden no ser adecuadas para la producción a gran escala, ofrecen la ventaja de menores costos de instalación y mayor flexibilidad.
La inspección óptica automatizada (AOI) utiliza cámaras de alta resolución para capturar imágenes detalladas del tablero y compararlas con un diseño de referencia. AOI destaca en la detección de defectos visibles, como componentes desalineados, puentes de soldadura o piezas faltantes. Es rápido y no destructivo, lo que lo hace ideal para producciones de gran volumen. Sin embargo, AOI se limita a detectar defectos superficiales y no puede identificar problemas eléctricos o fallas ocultas dentro de las capas internas de la placa.
La inspección por rayos X (AXI) es un método potente para detectar defectos internos en componentes como BGA (Ball Grid Arrays), donde las uniones de soldadura están ocultas a la vista. AXI utiliza rayos X para producir imágenes que revelan problemas ocultos, como huecos de soldadura o puentes, que otros métodos, como AOI, no pueden detectar. Si bien AXI ofrece alta precisión y es esencial para ensamblajes complejos, es costoso y requiere operadores capacitados. Es más adecuado para aplicaciones de alta densidad o alta confiabilidad, como dispositivos médicos o automotrices.
Método de prueba | Enfoque primario | Ventajas | Desventajas | Mejor para |
Pruebas en circuito (TIC) | Pruebas de componentes eléctricos. | Alta cobertura de fallos, diagnóstico rápido | Alto costo inicial, requiere accesorios personalizados | Producción de alto volumen |
Pruebas funcionales (FCT) | Funcionalidad completa del sistema | Simulación del mundo real, completa | Consume mucho tiempo y requiere accesorios personalizados | Validación final, producción en masa. |
Prueba de sonda voladora | Pruebas eléctricas, flexibles | No se necesitan accesorios, es rentable | Más lento que las TIC, no ideal para grandes volúmenes | Prototipos, producción de bajo volumen. |
Inspección óptica automatizada (AOI) | Detección visual de defectos | Rápido, no destructivo, ideal para alto rendimiento | No se pueden detectar fallas internas | Detección temprana de defectos |
Inspección por rayos X (AXI) | Defectos ocultos (por ejemplo, soldadura BGA) | Detecta defectos internos, ideal para tableros de alta densidad. | Caro, requiere formación especializada. | Conjuntos complejos con uniones ocultas |
Laser Inspection utiliza láseres para escanear la superficie del tablero y medir sus características con alta precisión. Este método es particularmente útil en las primeras etapas de producción para inspeccionar tableros desnudos. La inspección láser no es destructiva y no requiere accesorios personalizados, pero tiene altos costos iniciales y requisitos de mantenimiento continuo. Es ideal para garantizar que las tablas desnudas cumplan con los estándares dimensionales y estructurales antes del ensamblaje.
El análisis de sección transversal implica cortar físicamente una muestra del tablero y analizarla bajo un microscopio. Este método ayuda a identificar defectos internos, como soldaduras deficientes, enchapado de cobre incorrecto o problemas estructurales. Si bien el corte transversal proporciona el análisis más detallado, es destructivo y sólo puede realizarse en una pequeña muestra del producto. A menudo se utiliza para análisis de fallas o para validar procesos de fabricación.
Las pruebas de quemado someten las placas a condiciones extremas, como altas temperaturas o voltajes, para acelerar el envejecimiento y detectar fallas tempranas. Esta prueba ayuda a identificar componentes que podrían fallar prematuramente en condiciones normales de funcionamiento. Si bien las pruebas de precalentamiento mejoran la confiabilidad y son especialmente importantes para productos de alta confiabilidad, como dispositivos médicos o automotrices, pueden llevar mucho tiempo y reducir el rendimiento debido a la tensión ejercida sobre los componentes.
Las pruebas de soldabilidad garantizan que los componentes y las almohadillas de la placa puedan adherirse correctamente a la soldadura durante el proceso de ensamblaje. Esta prueba es esencial para evitar uniones de soldadura débiles, que pueden provocar conexiones intermitentes o fallas. Comúnmente se realiza como parte del control de calidad entrante (IQC) para garantizar la confiabilidad de los componentes antes de su uso en producción.
La prueba de contaminación de PCB detecta residuos nocivos que quedan en la placa después del proceso de fabricación, como fundentes o agentes de limpieza. Estos contaminantes pueden provocar migración electroquímica, provocando cortocircuitos o corrosión con el tiempo. Esta prueba es crucial para mantener la confiabilidad del producto a largo plazo, especialmente para aplicaciones de alta impedancia o alta confiabilidad.
La elección del método de prueba de PCBA depende del volumen de producción y la complejidad del producto. Para una producción de gran volumen, métodos como las TIC y AOI son rentables, ya que ofrecen pruebas rápidas y automatizadas con una alta cobertura de fallas. Para lotes o prototipos más pequeños, Flying Probe Testing y FCT son más adecuados, aunque pueden conllevar costos unitarios más altos debido al tiempo y la personalización necesarios.
Método de prueba | Implicaciones de costos (configuración/ejecución) | Beneficio (Eficiencia) | Volumen Ideal |
Pruebas en circuito (TIC) | Alto costo de instalación, costos continuos para los accesorios. | Detección de fallos precisa y de alta velocidad | Producción de alto volumen |
Pruebas funcionales (FCT) | Los accesorios personalizados aumentan el costo | Validación integral a nivel de sistema | producción en masa |
Prueba de sonda voladora | Bajo costo de instalación, no requiere accesorios | Pruebas flexibles pero más lentas | Prototipos, tiradas pequeñas |
Inspección óptica automatizada (AOI) | Costo de instalación moderado (máquina) | Detección rápida de defectos visibles | Producción de alto volumen |
Inspección por rayos X (AXI) | Alto costo de instalación, equipo costoso | Lo mejor para defectos ocultos y ensamblajes complejos | Diseños complejos de alta densidad |

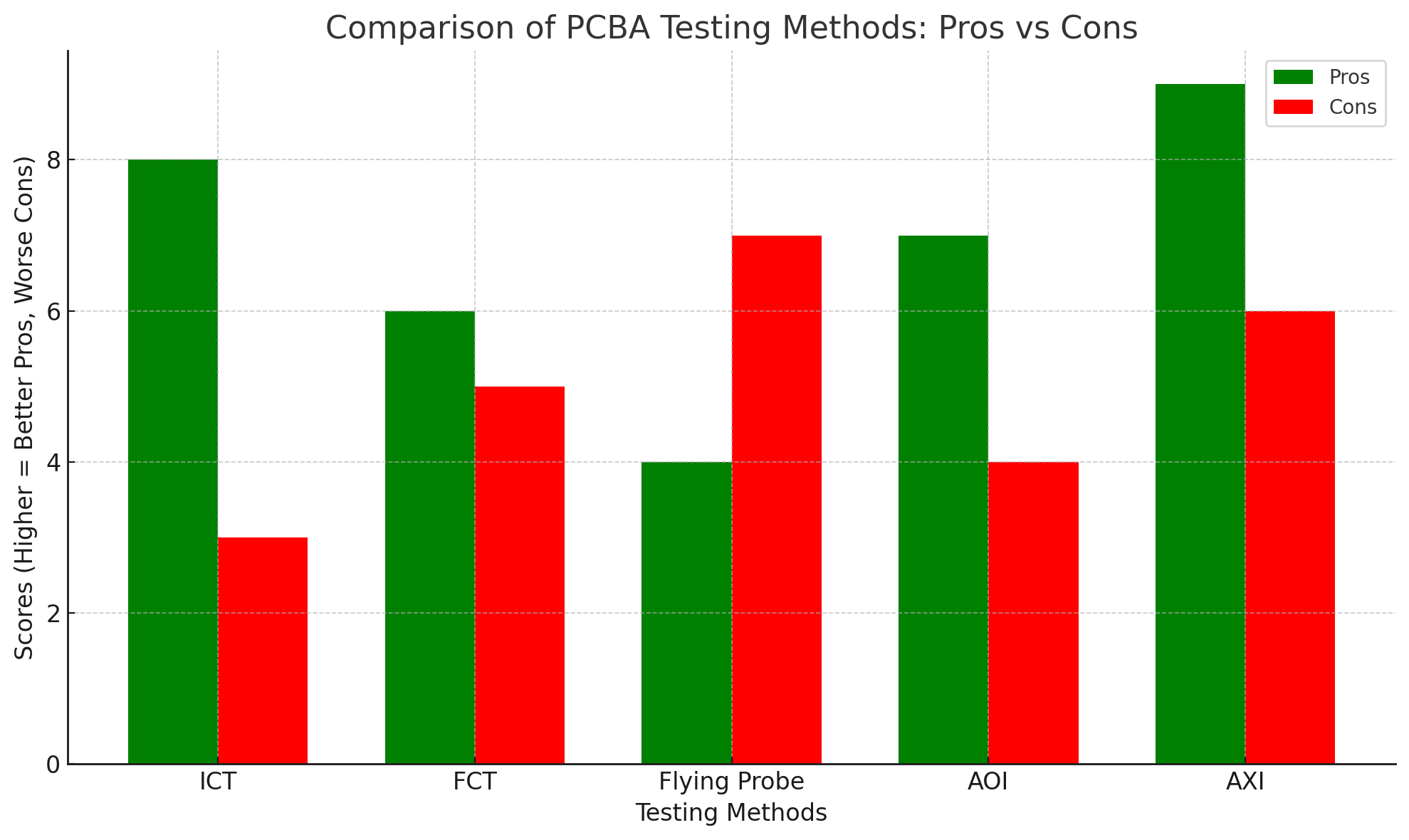

Cada método de prueba de PCBA destaca en diferentes áreas de detección de defectos. AOI es ideal para defectos superficiales, ICT es mejor para pruebas eléctricas y FCT garantiza la funcionalidad general del sistema. La combinación de múltiples métodos de prueba, como ICT + AOI + FCT, puede proporcionar una cobertura integral para defectos visuales y eléctricos, garantizando la calidad y confiabilidad del producto.
La elección del método de prueba debe alinearse con la complejidad del producto y la aplicación prevista. La inspección por rayos X (AXI) es esencial para componentes de alta densidad, mientras que AOI es más adecuada para diseños simples. Para aplicaciones de misión crítica, como dispositivos automotrices o médicos, la combinación de pruebas avanzadas, como las pruebas de combustión y las pruebas de contaminación, garantiza los niveles más altos de confiabilidad.
Método de prueba | Ventajas | Limitaciones |
Pruebas en circuito (TIC) | Localización de fallos precisa y de alta velocidad | Configuración costosa, inflexible para cambios de diseño |
Pruebas funcionales (FCT) | Garantiza la funcionalidad general | Requiere accesorios personalizados, lo que requiere mucho tiempo. |
Prueba de sonda voladora | Flexible y rentable para prototipos | Más lento que las TIC, no apto para la producción en masa |
Inspección óptica automatizada (AOI) | Rápido, no destructivo, bueno para la producción en masa. | Limitado a defectos visuales, no a fallos ocultos. |
Inspección por rayos X (AXI) | Lo mejor para detectar defectos internos. | Caro, requiere operadores altamente capacitados |
La selección del método de prueba de PCBA correcto depende de los objetivos de producción. Para una producción de gran volumen, las TIC y AOI son ideales por su velocidad y automatización. Para pruebas de prototipos o lotes pequeños, Flying Probe Testing y FCT ofrecen más flexibilidad sin la necesidad de accesorios personalizados.
Para productos de alta confiabilidad, es crucial implementar una combinación de métodos de prueba para abordar diferentes modos de falla. Métodos como las pruebas de quemado y las pruebas de soldabilidad se pueden combinar con ICT o AOI para garantizar que el producto funcione bien bajo estrés y cumpla con los estándares de calidad.
Los fabricantes deben consultar con proveedores experimentados de pruebas de PCBA como Ruomei Electronic para diseñar una estrategia de prueba que mejor se adapte a sus necesidades de producto y producción. Al asociarse con expertos, los fabricantes pueden optimizar los procesos de prueba, reducir costos y garantizar la confiabilidad de sus productos.
Elegir los métodos de prueba de PCBA adecuados es esencial para garantizar una alta calidad y confiabilidad del producto. Al equilibrar el costo, la velocidad y la precisión de la detección de fallas, los fabricantes pueden optimizar los procesos de producción y minimizar los defectos. Para productos complejos o de alta confiabilidad, asociarse con un proveedor experimentado como Ruomei Electronic garantiza una estrategia de prueba efectiva, lo que ayuda a asegurar el éxito del producto a largo plazo.
R: Las pruebas de PCBA garantizan que las placas de circuito y sus componentes funcionen correctamente. Evalúa el rendimiento eléctrico y mecánico para detectar defectos tempranamente, garantizando una alta calidad del producto.
R: Las pruebas de PCBA ayudan a identificar defectos tempranamente, lo que reduce los costosos retrabajos y mejora los plazos de producción. Garantiza que las placas cumplan con los estándares de rendimiento y confiabilidad.
R: ICT se centra en la integridad eléctrica, probando componentes individualmente, mientras que FCT simula el uso en el mundo real para verificar el rendimiento general de la placa en condiciones operativas.
R: Flying Probe Testing es más flexible y rentable para la producción de lotes pequeños, mientras que las TIC son más rápidas y más adecuadas para la producción de gran volumen con accesorios personalizados.
R: AOI utiliza cámaras de alta resolución para detectar defectos visibles, lo que proporciona un método de inspección rápido y no destructivo ideal para una producción de alto rendimiento.
