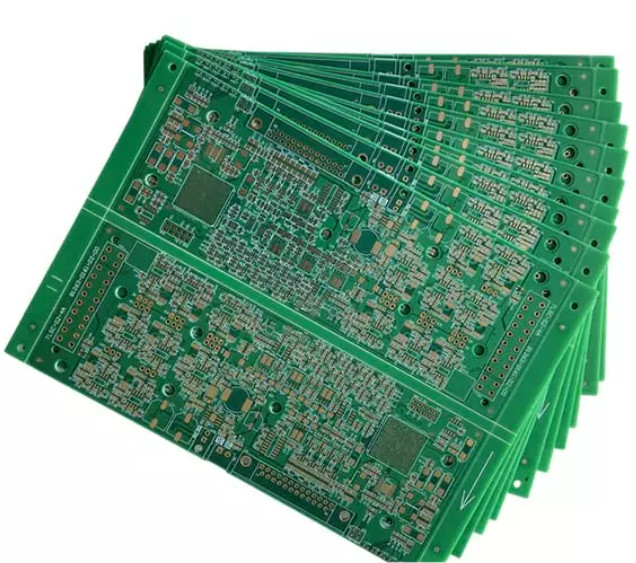

PCBA (conjunto de placa de circuito impreso) es fundamental para la electrónica moderna, desde teléfonos inteligentes hasta equipos industriales. Incluso los defectos menores durante la producción pueden provocar fallos importantes o pérdidas económicas. El cumplimiento de los estándares de control de calidad garantiza el rendimiento y la confiabilidad de PCBA.
En este artículo, exploraremos la importancia del control de calidad en la fabricación de PCBA. Aprenderá los estándares clave y las mejores prácticas para mantener una producción de alta calidad.
El control de calidad en la fabricación de PCBA es fundamental para mantener la funcionalidad eléctrica del producto final. Sin un control de calidad sólido, pueden surgir problemas como cortocircuitos, circuitos abiertos o mala integridad de la señal. Por ejemplo, si una unión soldada se realiza incorrectamente, puede resultar en conexiones intermitentes, lo que puede afectar gravemente el rendimiento del producto. Al cumplir con los estándares de control de calidad, los fabricantes pueden garantizar que todos los componentes de la placa estén colocados y soldados correctamente, garantizando que el producto final funcione según lo previsto.
Un control de calidad eficaz ayuda a identificar defectos en las primeras etapas del proceso de producción, lo que reduce la necesidad de costosos retrabajos o desguaces. Esto no sólo reduce los costos de producción sino que también mejora el rendimiento: el porcentaje de tableros ensamblados exitosamente que cumplen con los estándares de calidad. Al minimizar los errores durante la producción, los fabricantes pueden ahorrar tiempo, reducir el desperdicio de material y aumentar la eficiencia general de sus operaciones.
Los productos que cumplen con estándares de alta calidad tienen más probabilidades de funcionar de manera confiable con el tiempo, lo que aumenta la satisfacción del cliente. Los PCBA de alta calidad pueden resistir tensiones ambientales como cambios de temperatura, humedad y vibraciones. Al garantizar la durabilidad a través de estándares de control de calidad, los fabricantes pueden generar confianza con los clientes y reducir las devoluciones de productos debido a fallas, lo que en última instancia mejora la reputación de la marca.
Beneficio | Descripción |
Defectos reducidos | Al detectar los problemas a tiempo, el control de calidad reduce los defectos en el producto final. |
Menores costos de producción | La detección temprana y la corrección de defectos ahorran retrabajos y desperdicios. |
Fiabilidad mejorada del producto | Garantiza que los productos PCBA funcionen correctamente con el tiempo. |
Satisfacción del cliente | Los estándares de calidad más altos generan menos devoluciones de productos y una mayor confianza del cliente. |
El primer paso para mantener el control de calidad en la producción de PCBA es la revisión del diseño. Los principios de diseño para la fabricabilidad (DFM) son esenciales en esta etapa para garantizar que el diseño sea factible para el ensamblaje. El uso de herramientas de verificación de reglas de diseño (DRC) puede ayudar a identificar problemas potenciales en el diseño, como violaciones del ancho de traza o plataformas desconectadas, antes de que el diseño pase a fabricación. Una revisión exhaustiva del diseño sienta las bases para un proceso de producción exitoso y ayuda a evitar errores costosos en el futuro.
La elección de los materiales adecuados es un componente fundamental del control de calidad de PCBA. Materiales como el FR-4 (un sustrato de PCB popular) y el cobre deben cumplir con los estándares de rendimiento de la industria, incluida la conductividad eléctrica, la resistencia mecánica y la durabilidad. Los fabricantes sólo deben obtener materiales de proveedores certificados y asegurarse de que estos materiales cumplan con las certificaciones pertinentes, como IPC-6012 y RoHS. Una gestión rigurosa de la calidad de los proveedores puede ayudar a evitar problemas futuros con defectos de materiales que puedan provocar fallos de montaje.
Antes de que comience la producción, todas las materias primas, incluidos los sustratos y componentes de PCB, deben someterse a una inspección exhaustiva. Esto incluye verificar que los componentes coincidan con la lista de materiales (BOM), verificar si hay daños en los componentes y confirmar que todas las piezas cumplan con las especificaciones requeridas. Los controles visuales, las mediciones micrométricas y las revisiones de certificación son prácticas comunes en esta etapa. Garantizar que todos los materiales entrantes cumplan con los estándares de calidad evita problemas posteriores en el proceso de producción.
La aplicación precisa de soldadura en pasta y la colocación de componentes son cruciales para lograr PCBA de alta calidad. Se utilizan máquinas automáticas de recogida y colocación para colocar componentes con precisión en el tablero, y algunas máquinas ofrecen sistemas de visión para verificar la orientación correcta. Asimismo, se debe aplicar pasta de soldadura de manera uniforme a las almohadillas para garantizar conexiones fuertes y confiables. Los sistemas de inspección óptica automatizada (AOI) se pueden utilizar para detectar errores de colocación, componentes faltantes o cobertura insuficiente de pasta de soldadura, lo que garantiza aún más que se cumplan los estándares de alta calidad.

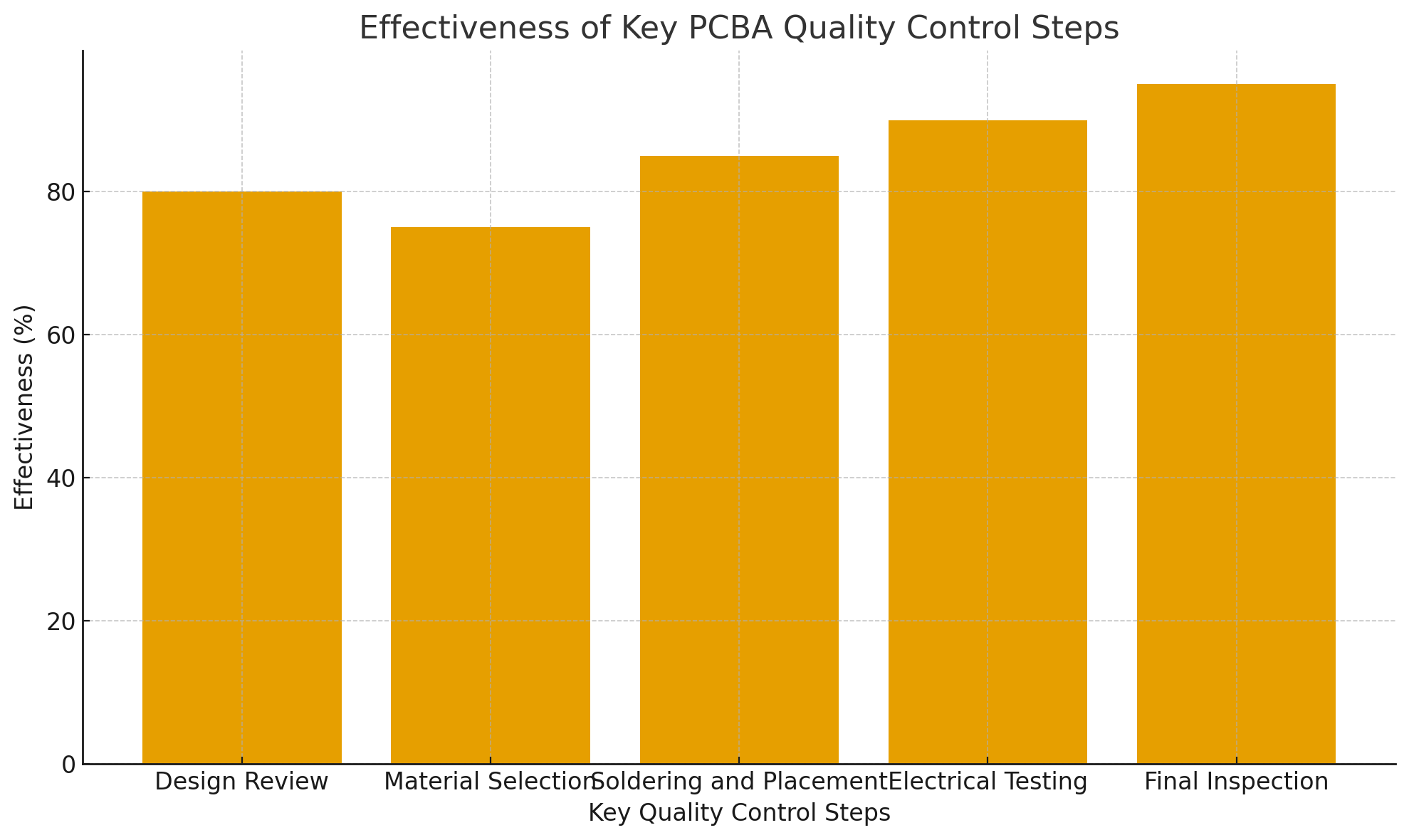

Paso | Descripción | Importancia |
Revisión de diseño | Garantizar la capacidad de fabricación comprobando las reglas de diseño y la disposición de los componentes. | Previene errores tempranos de diseño y reduce el riesgo de defectos de fabricación. |
Selección de materiales | Elegir los materiales adecuados, como sustratos y soldadura. | Afecta la confiabilidad y el rendimiento del producto a largo plazo. |
Soldadura y colocación de componentes | Garantizar la colocación adecuada de los componentes y la calidad de las uniones de soldadura. | Garantiza conexiones eléctricas sólidas y funcionalidad. |
Pruebas eléctricas | Verificar conexiones eléctricas como continuidad y resistencia. | Confirma que la PCBA funciona como se espera bajo carga eléctrica. |
Inspección final | Utilizar inspecciones ópticas y de rayos X automatizadas para detectar defectos visuales. | Detecta problemas ocultos y garantiza la coherencia en todo el lote de producción. |
Las pruebas eléctricas garantizan la funcionalidad de la PCBA al verificar que todas las conexiones estén intactas y cumplan con las especificaciones requeridas. Los tipos de pruebas eléctricas incluyen pruebas de continuidad, resistencia de aislamiento y pruebas funcionales. Las pruebas de continuidad verifican la existencia de circuitos abiertos, mientras que las pruebas de resistencia de aislamiento garantizan que no haya cortocircuitos entre pistas adyacentes. Las pruebas funcionales simulan condiciones operativas del mundo real para verificar que la PCBA funcione como se espera.
La inspección óptica automatizada (AOI) es uno de los métodos más eficaces para identificar defectos visuales en PCBA. Los sistemas AOI utilizan cámaras de alta resolución para escanear la placa en busca de problemas como componentes desalineados, uniones de soldadura deficientes o componentes faltantes. Al realizar inspecciones AOI en etapas clave del ensamblaje, los fabricantes pueden detectar y corregir rápidamente los defectos antes de que afecten al producto final.
Para componentes complejos y de alta densidad, como Ball Grid Arrays (BGA) y Quad Flat No Pins (QFN), los métodos de inspección visual tradicionales pueden no ser suficientes. La inspección por rayos X permite a los fabricantes examinar la estructura interna de estos componentes y verificar si hay defectos como huecos de soldadura, pines desconectados o almohadillas desalineadas. Esta prueba no destructiva garantiza que las conexiones internas de BGA y QFN estén intactas y cumplan con los estándares requeridos.
Método de prueba | Descripción | Objetivo |
Pruebas eléctricas | Incluye comprobaciones de continuidad y pruebas de resistencia de aislamiento. | Garantiza que las conexiones eléctricas estén intactas y funcionando. |
Inspección óptica automatizada (AOI) | Utiliza cámaras y software para inspeccionar defectos visuales. | Identifica componentes desalineados y problemas de juntas de soldadura. |
Inspección por rayos X | Inspecciona componentes internos como BGA en busca de defectos ocultos. | Detecta problemas en componentes densamente empaquetados. |
Pruebas térmicas y de vibración | Simula condiciones del mundo real probando la PCBA bajo tensión. | Garantiza durabilidad y confiabilidad a largo plazo. |
La soldadura por reflujo es uno de los métodos más comunes para unir componentes a una PCBA. El perfil de temperatura del horno de reflujo debe controlarse cuidadosamente para garantizar que la pasta de soldadura se funda uniformemente y forme uniones fuertes y confiables. Un proceso de reflujo mal controlado puede provocar uniones de soldadura fría o una cobertura de soldadura insuficiente. Al calibrar periódicamente el horno de reflujo y mantener un control preciso de la temperatura, los fabricantes pueden garantizar una calidad de soldadura constante.
La soldadura por ola se utiliza normalmente para componentes con orificios pasantes, mientras que la soldadura manual se emplea para tareas más complejas o de pequeña escala. En ambos casos, la técnica adecuada y la atención al detalle son cruciales para garantizar uniones de soldadura de alta calidad. Se deben realizar inspecciones manuales para detectar cualquier defecto, como juntas frías, puentes o componentes desalineados que puedan haberse pasado por alto durante los procesos automatizados.
Después de soldar, es fundamental inspeccionar las uniones soldadas en busca de defectos. Técnicas como la inspección por rayos X y la inspección visual con herramientas de aumento pueden detectar problemas como uniones de soldadura en frío, puentes o soldadura insuficiente. Cumplir con estándares de la industria como IPC-A-610, que establece criterios para una calidad aceptable de las uniones de soldadura, garantiza que los PCBA cumplan con los estándares requeridos de rendimiento y confiabilidad.
Las pruebas de ciclos térmicos someten a los PCBA a rápidas fluctuaciones de temperatura para simular condiciones del mundo real. Esta prueba ayuda a identificar posibles debilidades en uniones de soldadura, componentes y materiales que pueden fallar cuando se exponen a calor o frío extremos. Los fabricantes utilizan ciclos térmicos para garantizar que la PCBA pueda funcionar de manera confiable en diferentes condiciones ambientales sin fallas.
Los PCBA suelen estar expuestos a diversas condiciones ambientales durante su ciclo de vida. Las pruebas de humedad y vibración simulan condiciones como alta humedad o estrés mecánico para garantizar que la PCBA siga siendo funcional y duradera a lo largo del tiempo. Estándares como MIL-STD-810 se utilizan comúnmente para guiar las pruebas de vibración en electrónica. Estas pruebas ayudan a predecir la longevidad de los PCBA en diferentes entornos.
La prueba de quemado está diseñada para identificar defectos latentes haciendo funcionar la PCBA bajo estrés operativo máximo durante un período prolongado. Esto ayuda a los fabricantes a detectar debilidades en los componentes que podrían no ser evidentes durante las pruebas estándar. Las pruebas de quemado son especialmente importantes para productos de alta confiabilidad utilizados en industrias como la aeroespacial y de dispositivos médicos.
Los estándares IPC-600 e IPC-6012 proporcionan pautas para la aceptabilidad de placas impresas y las calificaciones para PCB rígidos. Estos estándares garantizan que todos los PCB cumplan con criterios esenciales de rendimiento y confiabilidad, incluida la tolerancia dimensional, el rendimiento eléctrico y las especificaciones de materiales. El cumplimiento de estos estándares ayuda a garantizar que los PCBA cumplan con las expectativas de calidad de toda la industria.
El cumplimiento de RoHS (Restricción de sustancias peligrosas) es esencial para los PCBA destinados a los mercados de Europa y otras regiones que requieren el cumplimiento de regulaciones ambientales. Al garantizar que los PCBA no contengan sustancias nocivas como plomo o mercurio, los fabricantes no solo cumplen con las regulaciones sino que también contribuyen a la sostenibilidad ambiental. El cumplimiento de los estándares RoHS también garantiza la seguridad y el respeto al medio ambiente de los productos electrónicos.
El control de calidad es crucial en la fabricación de PCBA para garantizar el rendimiento y la confiabilidad. Centrarse en la verificación del diseño, la selección de materiales y las pruebas exhaustivas ayuda a minimizar los defectos y prolongar la vida útil del producto. Cumplir con los estándares de la industria durante toda la producción previene fallas y aumenta la satisfacción del cliente. Empresas como Ruomei Electronic dan prioridad a estos estándares de control de calidad para ofrecer productos PCBA confiables y de alto rendimiento que superen las expectativas. Sus productos están diseñados para brindar valor y confiabilidad duraderos, garantizando la satisfacción del cliente.
R: El control de calidad de PCBA garantiza que todos los conjuntos de placas de circuito impreso cumplan con los estándares de rendimiento, confiabilidad y seguridad. Implica verificación del diseño, selección de materiales, soldadura y pruebas rigurosas en cada etapa.
R: El control de calidad de PCBA previene defectos, reduce las fallas del producto y mejora la confiabilidad del producto. Ayuda a los fabricantes a ofrecer productos PCBA de alto rendimiento que cumplan con los estándares de la industria y las expectativas de los clientes.
R: Al identificar los defectos tempranamente y evitar costosas repeticiones, el control de calidad de PCBA mejora la eficiencia de la producción y reduce el desperdicio, lo que en última instancia reduce los costos.
R: Los métodos comunes incluyen pruebas eléctricas, inspección óptica automatizada (AOI), inspección por rayos X para BGA y comprobaciones visuales de la calidad de las uniones de soldadura. Estos garantizan que la placa cumpla con los estándares eléctricos y mecánicos.
R: Los estándares de la industria como IPC-6012 para PCB rígidos y RoHS para el cumplimiento ambiental guían a los fabricantes para mantener una producción consistente y de alta calidad.
