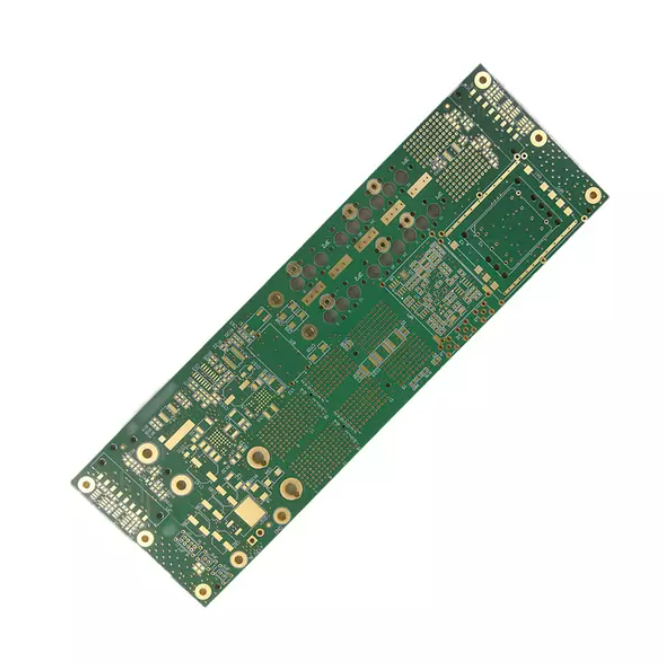

Elegir el mejor material para de alta frecuencia PCB es un punto de inflexión en la electrónica moderna. A medida que buscamos tecnologías más rápidas y confiables como 5G y radar, seleccionar el material adecuado es crucial para mantener la integridad de la señal.
En este artículo, exploraremos las propiedades clave de los materiales que afectan el rendimiento de la PCB de alta frecuencia. Aprenderá cómo elegir las mejores opciones para garantizar una eficiencia y confiabilidad óptimas en sus diseños.
La constante dieléctrica (Dk) es una propiedad crítica en el diseño de PCB de alta frecuencia. Define cómo reacciona un material a un campo eléctrico e influye directamente en la velocidad y la impedancia de la señal. Para aplicaciones de alta frecuencia, es preferible un material con un Dk bajo, ya que permite que las señales se propaguen más rápido con un retraso reducido. Los PCB de alta frecuencia, especialmente los utilizados en circuitos digitales y de RF, requieren materiales que mantengan un Dk bajo para reducir la distorsión de la señal y mejorar el rendimiento general del circuito.
La tangente de pérdida (Df) mide la cantidad de energía de señal perdida en forma de calor dentro de un material dieléctrico. Un valor Df más bajo indica una menor pérdida de energía, lo cual es esencial para mantener la integridad de la señal en PCB de alta frecuencia. Los materiales con valores bajos de Df garantizan que las señales permanezcan claras y fuertes, incluso en trazas largas o en frecuencias más altas. Los diseños de PCB de alta frecuencia, en particular los que superan los 5 GHz, requieren materiales de bajas pérdidas para evitar una degradación significativa de la señal.
La estabilidad térmica es otro factor esencial en la selección del material de PCB de alta frecuencia. Los circuitos de alta frecuencia tienden a generar calor y los materiales deben mantener sus propiedades eléctricas incluso bajo fluctuaciones de temperatura. Se prefieren materiales como PTFE (politetrafluoroetileno) y laminados avanzados por su capacidad para soportar altas temperaturas sin degradación. Una estabilidad térmica deficiente puede provocar caídas en el rendimiento o incluso fallos, especialmente en aplicaciones exigentes como radares de automóviles o comunicaciones por satélite.
FR4 es el material más utilizado en la fabricación de PCB. Ofrece buen aislamiento eléctrico y resistencia mecánica a un costo relativamente bajo, lo que lo hace adecuado para aplicaciones estándar. Sin embargo, FR4 tiene limitaciones en diseños de alta frecuencia. Su constante dieléctrica más alta (alrededor de 4,3 a 4,7) y su tangente de pérdida (0,02) lo hacen inadecuado para aplicaciones por encima de 1 GHz. A medida que aumentan las frecuencias, los problemas de pérdida de señal y desajuste de impedancia se vuelven más pronunciados, lo que hace que los materiales alternativos sean más viables.
El PTFE es un material preferido para aplicaciones de PCB de alta frecuencia debido a su baja constante dieléctrica (alrededor de 2,1) y su tangente de pérdida excepcionalmente baja (tan baja como 0,0003 a 10 GHz). El PTFE garantiza un retardo y una atenuación mínimos de la señal, lo que lo hace ideal para aplicaciones de microondas y RF. Aunque es más caro y más difícil de procesar que el FR4, el PTFE no tiene rival cuando se trata de mantener la integridad de la señal en diseños de alta frecuencia.
Los laminados avanzados, como los materiales Rogers, están diseñados específicamente para aplicaciones de PCB de alta frecuencia. Estos materiales ofrecen una amplia gama de constantes dieléctricas (de 2,2 a 3,5) y tangentes de baja pérdida (0,001 a 0,003). Proporcionan una mejor integridad de la señal que el FR4, lo que los hace adecuados para las telecomunicaciones, el aeroespacial y otros sectores de alto rendimiento. Los laminados avanzados también ofrecen una mejor estabilidad térmica, lo cual es esencial para mantener un rendimiento constante en diferentes condiciones operativas.
Los sustratos cerámicos se utilizan ampliamente en aplicaciones de alta frecuencia y alta potencia debido a su excelente disipación térmica y baja pérdida dieléctrica. Materiales como la alúmina o el óxido de berilio se utilizan habitualmente para aplicaciones de RF, donde es necesario minimizar la pérdida de señal. Sin embargo, los materiales cerámicos suelen ser más caros y difíciles de procesar en comparación con el FR4 o el PTFE. Sus propiedades mecánicas, incluida la fragilidad, también pueden plantear desafíos en determinados diseños.

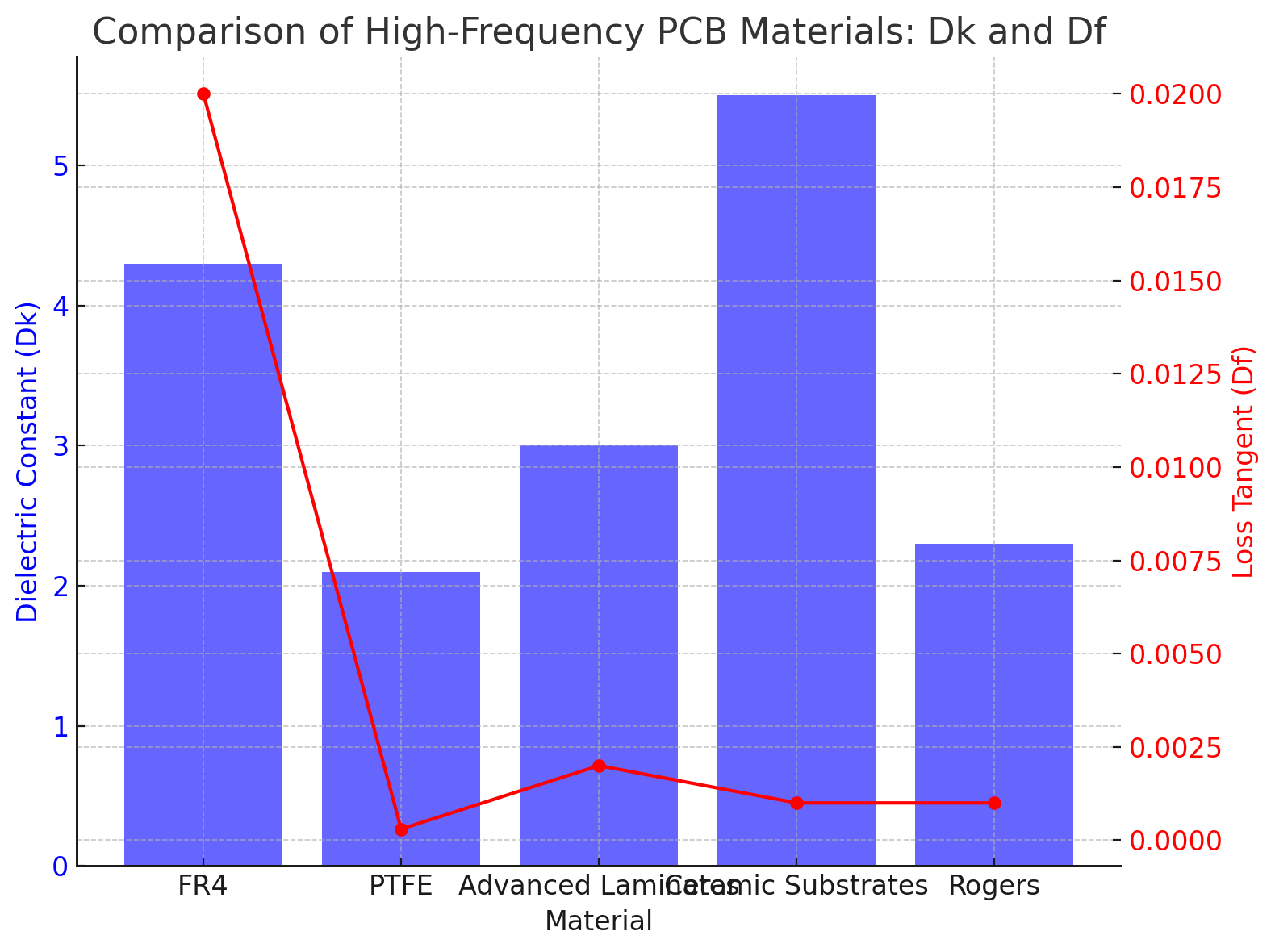

Material | Constante dieléctrica (Dk) | Tangente de pérdida (Df) | Estabilidad térmica | Aplicaciones comunes |
Rogers | 2,2 - 3,0 | 0,001 - 0,003 | Alto | RF, microondas, 5G |
PTFE | 2.1 | 0.0003 | Alto | Microondas, RF, Satélite |
Laminados Avanzados | 2,2 - 3,5 | 0,001 - 0,003 | Alto | Telecomunicaciones, Aeroespacial |
FR4 | 4,3 - 4,7 | 0.02 | Moderado | Electrónica de consumo, baja frecuencia |
Los materiales Rogers, como las series RO3000 y RO4000, están diseñados específicamente para aplicaciones de alta frecuencia. Estos materiales ofrecen constantes dieléctricas y tangentes de pérdida más bajas que el FR4, lo que permite una propagación de señal más eficiente y una atenuación reducida. Son ideales para aplicaciones por encima de 3 GHz, donde FR4 no logra mantener la integridad de la señal. Los materiales Rogers también proporcionan un mejor control de la impedancia, lo que los convierte en la opción preferida para circuitos de telecomunicaciones, RF y microondas.
Si bien FR4 sigue siendo una opción rentable para aplicaciones de baja frecuencia, resulta problemático en altas frecuencias. Los valores más altos de Dk y Df de FR4 dan como resultado una propagación de señal más lenta y una mayor pérdida de señal, lo cual es inaceptable en circuitos de alta frecuencia como los utilizados en 5G o comunicaciones por satélite. A medida que aumenta la frecuencia, estos inconvenientes se vuelven más significativos, lo que requiere el cambio a materiales más especializados como Rogers o PTFE.
Al elegir entre Rogers y FR4, el coste suele ser un factor decisivo. FR4 es mucho más económico, lo que lo convierte en una opción viable para proyectos con presupuesto limitado y requisitos de menor frecuencia. Sin embargo, para diseños que funcionan a altas frecuencias (por encima de 1 GHz), a menudo es necesario invertir en materiales Rogers o PTFE para garantizar la integridad y el rendimiento de la señal. Es fundamental equilibrar el costo con las necesidades de rendimiento de su diseño, especialmente en aplicaciones críticas como la infraestructura 5G o las comunicaciones aeroespaciales.
El control de impedancia es una consideración fundamental en el diseño de PCB de alta frecuencia. Para que las señales de alta frecuencia viajen sin distorsión, el material de la PCB debe proporcionar una impedancia constante en toda la placa. Materiales como Rogers o PTFE están diseñados para ofrecer una impedancia estable, crucial para evitar reflejos de la señal y garantizar que la señal permanezca coherente en todo el tablero.
La integridad de la señal se ve directamente afectada por las propiedades dieléctricas del material, incluidas Dk y Df. Los materiales de baja pérdida son esenciales para garantizar que las señales mantengan su intensidad y claridad, especialmente en líneas de transmisión largas. Los diseños de PCB de alta frecuencia deben priorizar materiales que minimicen la pérdida de señal, los reflejos y otras formas de interferencia, que pueden afectar gravemente al rendimiento.
Los PCB de alta frecuencia suelen estar expuestos a condiciones ambientales adversas, como fluctuaciones de temperatura, humedad y estrés mecánico. Los materiales con alta estabilidad térmica y baja absorción de humedad, como PTFE o sustratos cerámicos, son más adecuados para estas condiciones. Además, las propiedades mecánicas del material, como la flexibilidad y la resistencia, deben alinearse con las demandas físicas de la aplicación.
Propiedad | Impacto en el diseño de PCB |
Constante dieléctrica (Dk) | Afecta la velocidad y la impedancia de la señal; un Dk más bajo mejora el rendimiento |
Tangente de pérdida (Df) | Un Df más bajo minimiza la pérdida de señal y la generación de calor. |
Estabilidad térmica | Garantiza el rendimiento bajo fluctuaciones de temperatura. |
Control de impedancia | Clave para garantizar mínimas reflexiones y pérdidas de señal |
Fabricar PCB de alta frecuencia con materiales como PTFE y laminados avanzados puede ser más desafiante que trabajar con FR4 tradicional. Estos materiales a menudo requieren manipulación, técnicas de procesamiento y equipos especializados. El PTFE, por ejemplo, es difícil de unir y grabar, lo que puede aumentar los costos de producción y los plazos de entrega. Es esencial colaborar con fabricantes experimentados que puedan manejar estos materiales de manera eficiente.
La gestión térmica es crucial en la fabricación de PCB de alta frecuencia. Materiales como PTFE y Rogers ofrecen una excelente estabilidad térmica, pero es necesario un control adecuado de la temperatura durante la fabricación para evitar daños térmicos. El calentamiento inconsistente durante procesos como soldadura o laminación puede causar deformaciones o degradación de la señal, por lo que mantener condiciones de temperatura óptimas es esencial.
El grosor y el tamaño del panel de los materiales de PCB afectan directamente el proceso de diseño y fabricación. Los materiales más gruesos pueden proporcionar un mejor rendimiento térmico y mecánico, pero pueden ser más difíciles de fabricar. Por otro lado, es más fácil trabajar con materiales más delgados, pero es posible que no ofrezcan los mismos beneficios de rendimiento. Para aplicaciones de alta frecuencia, es importante elegir materiales que proporcionen el equilibrio necesario entre espesor y rendimiento.
Al seleccionar materiales para PCB de alta frecuencia, es esencial hacer coincidir sus propiedades (Dk, Df, estabilidad térmica) con los requisitos específicos de su aplicación. Por ejemplo, los circuitos 5G requieren materiales con bajo Dk y bajo Df para garantizar una transmisión de señal rápida y clara. Para las comunicaciones por satélite, los materiales con alta estabilidad térmica y baja absorción de humedad, como el PTFE, son ideales.
Antes de comprometerse con la producción a gran escala, es fundamental crear un prototipo de su PCB de alta frecuencia y utilizar herramientas de simulación para verificar el rendimiento del material. Las herramientas de simulación pueden ayudar a identificar problemas potenciales con la integridad de la señal, la impedancia y la gestión térmica en las primeras etapas del proceso de diseño, ahorrando tiempo y recursos.
Es fundamental colaborar con fabricantes de PCB que se especializan en diseños de alta frecuencia. Pueden proporcionar información valiosa sobre la selección de materiales, los desafíos de fabricación y la optimización del rendimiento. Trabajar estrechamente con estos expertos garantiza que su diseño sea factible y cumpla con los estándares requeridos para aplicaciones de alta frecuencia.
A medida que las aplicaciones de alta frecuencia continúan evolucionando, existe una demanda creciente de materiales con tangentes de pérdida y constantes dieléctricas aún más bajas. Se espera que las tecnologías emergentes, como las PCB flexibles y los nuevos materiales dieléctricos, desempeñen un papel importante en el futuro del diseño de PCB de alta frecuencia, ofreciendo un rendimiento mejorado y costos más bajos.
Con el auge del 5G y el Internet de las cosas (IoT), se espera que la demanda de PCB de alta frecuencia crezca significativamente. Los fabricantes necesitarán desarrollar materiales que puedan manejar las demandas de estas aplicaciones de alta velocidad y alto rendimiento, superando los límites de los materiales y técnicas de fabricación de PCB actuales.
Seleccionar el mejor material para PCB de alta frecuencia implica considerar propiedades clave como la constante dieléctrica, la tangente de pérdida y la estabilidad térmica. Materiales como Rogers, PTFE y laminados avanzados garantizan una integridad y un rendimiento óptimos de la señal.
Para aplicaciones de alta frecuencia, es esencial elegir los materiales adecuados y colaborar con expertos. Ruomei Electronic ofrece PCB de alta calidad diseñados para satisfacer las necesidades de la electrónica moderna de alto rendimiento. Sus soluciones confiables pueden ayudarlo a lograr los mejores resultados para sus diseños.
R: Los mejores materiales para PCB de alta frecuencia incluyen Rogers, PTFE y laminados avanzados. Estos materiales tienen una constante dieléctrica y una tangente de pérdida bajas, lo que garantiza una pérdida de señal mínima y un rendimiento excelente.
R: La constante dieléctrica (Dk) afecta la velocidad de la señal y la impedancia de la PCB. Un Dk más bajo da como resultado una propagación de la señal más rápida y una mejor integridad de la señal, algo crucial para aplicaciones de alta frecuencia.
R: La tangente de pérdida (Df) mide cuánta energía de señal se pierde en forma de calor. Un Df más bajo reduce la atenuación de la señal, lo que garantiza una mayor eficiencia e integridad de la señal en PCB de alta frecuencia.
R: El PTFE ofrece excelentes propiedades dieléctricas con Dk y Df bajos, lo que lo hace ideal para aplicaciones de microondas y RF. Garantiza un rendimiento estable y una pérdida mínima de señal en altas frecuencias.
R: Si bien FR4 es rentable, no es ideal para PCB de alta frecuencia. Sus valores más altos de Dk y Df pueden provocar pérdida y distorsión de la señal, especialmente en frecuencias superiores a 1 GHz.
R: La estabilidad térmica es crucial para mantener la integridad de la señal en PCB de alta frecuencia. Los materiales que funcionan bien bajo fluctuaciones de temperatura garantizan un funcionamiento confiable en entornos dinámicos.
